Проект 5-ти этажного офисного здания в г. Москва

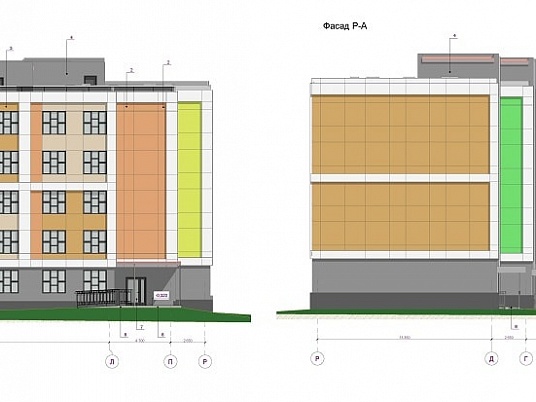

Наружная отделка

Цоколь – фиброцементные панели по каркасу (КМ0).
Наружные стены - наружная ограждающая многослойная панель заводской сборки (ТУ 5284-002-90627429-2012) (К0), состоящая из несущих конструкций панели - стоечного термопрофиля ТУ 1121-001-20877805-2013, минераловатного утеплителя ROCKWOOL КАВИТИ БАТТС (ТУ 5762-009-45757203-00), 2 слоев гипсостружечной плиты ГСП-А  ГОСТ 32614-2012 толщиной 25мм (12,5 мм 1 лист); пароизоляционной мембраны; ветровлагозащитной мембраны; фиброцементной плиты тол 8 мм; система вентилируемого фасада: стеновое ограждение стоечно-ригельного ти-па на основе алюминиевых профилей СИАЛ КП50 (КМ1) с одинарным остеклением, с утеплителем ROCKWOOL Фасад БАТТС (ТУ 5762-050-45757203-15, КМ0).щиной 8мм (КМ0).

Витражи предусматривают возможность открывания окон лестничных клеток (открывающиеся секции).
Витражи угловых лестничных клеток выполнены из стальных профилей системы «Viss Fire TV» с заполнением из двух слоев пожаростойкого стекла (предел ог-нестойкости EIW 90).

Входные двери – металлопластиковые остекленные (во встроенном помещении магазина), металлические утепленные (в жилой части здания, в техническом подвале).Окна из ПВХ-профилей с двухкамерным стеклопакетом, 3 стекла (толщина 4 мм), с низкоэмиссионным стеклом, с регулируемыми створками и вентиляцион-ными клапанами.

Кровля малоуклонная парапетная неэксплуатируемая, покрытие ТЕХНОЭЛАСТ ЭКП ТУ 5774-003-00287852-99, УНИФЛЕКС ЭПВ ВЕНТ ТУ 5774-003-00287.

Площадки, ступени и пандусы входов облицованы керамогранитной плиткой серого цвета с антискользящей поверхностью.

Проектные объемно-планировочные решения жилых зданий выполнены в со-ответствии с действующими государственными нормами, правилами и стандартами, санитарными нормами. Планировочные решения блок-секций выполнены в соответствии с требованиями пожарной безопасности, санитарно-эпидемиологическими треб ованиями, требований энергоэффективности, эргономических и экологических требований, а также с учетом возможности вариативности их компоновки на участке строительства. В объемно-планировочных решениях встроенного помещения магазина продовольственных товаров учтены последовательность технологических процессов работы сотрудников и посетителей.

Данный проект выполнен в соответствии с требованиями СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения», см. раз-дел 29/01-2015-ОДИ. Доступ маломобильных групп населения предусмотрен на 1 этаж здания.

Технико-экономические показатели

1. Количество этажей секций здания, эт., в том числе: 6 6 6, подземные этажи 1 1 1, надземные этажи 5 5 5
2. Площадь застройки 1 667,3 1 442,78 1 667,3 4 777,38
3. Общая площадь встроенных помещений , м2, в том числе: - 318,97 - 318,97
4. торговая площадь - 125,09 - 125,09
5. площадь вспомогательных помещений - 193,88 - 193,88

Вот исчерпывающий анализ всех этапов, требований и специфики.

Концепция и позиционирование

• Класс офисного здания: Определяется на старте. Для Москвы актуальны:

  • Класс B+ / A: Основной рынок. Требует высококачественной отделки, современных инженерных систем, развитой инфраструктуры.

  • Класс B: Бюджетный вариант для локаций за пределами ЦАО.

• Целевая аудитория: Средний и крупный бизнес, IT-компании, штаб-квартиры, правительственные организации (если соответствует).

• Ключевые драйверы стоимости: Локация (близость к метро, магистралям), качество общественных пространств, инженерное оснащение, наличие паркинга.

Градостроительный контекст и исходные данные (Этап 0)

Это самый важный и длительный этап. Без его успешного прохода двигаться дальше нельзя.

1. Градостроительный план земельного участка (ГПЗУ): Получается в ДГИ г. Москвы. Это основополагающий документ, который содержит:

   • Красные линии (границы застройки).

   • Вид разрешенного использования (ВРИ) — должен быть для офисов.

   • Предельные параметры: максимальная этажность (высота в метрах и этажах), процент застройки, коэффициент плотности застройки.

   • Требования к оформлению фасадов, благоустройству.

2. Историко-культурная экспертиза: Если участок в зоне охраняемого ландшафта, рядом с объектами культурного наследия (ОКН) или сам является ОКН, требуется согласование с Мосгорнаследием. Это может наложить жесткие ограничения на высоту, форму, материалы фасада.

3. Технические условия (ТУ): Параллельно запрашиваются ТУ на подключение ко всем инженерным сетям у МОЭК (электричество, часто требуется собственная ТП), Мосводоканала, Мостепло. Это критический момент: лимиты мощности в центре Москвы могут быть исчерпаны, что потребует строительства собственных узлов (например, газовой котельной) и резко увеличит бюджет.

4. Геология и экология: Обязательные инженерные изыскания для проектирования фундамента и оценки воздействия на окружающую среду (ОВОС).

Стадии проектирования (от эскиза до "рабочки")

Согласно Постановлению Правительства РФ № 87, для такого объекта требуется полный комплект проектной документации и обязательная государственная экспертиза.

Стадия "Эскизный проект" или "Архитектурная концепция"

• Цель: Согласование объемно-планировочного решения с Москомархитектурой, предварительная оценка экономики.

• Состав: 3D-визуализации, генеральный план, основные разрезы и фасады, принципиальные планировочные решения, предварительные ТЭПы.

Стадия "Проектная документация" (Стадия "П")

Разрабатывается для прохождения государственной экспертизы (Мосгосэкспертиза). Основные разделы:

• Пояснительная записка (ПЗ)

• Схема планировочной организации земельного участка (ПЗУ)

• Архитектурные решения (АР):

  • Фасады, разрезы, поэтажные планы с экспликацией.

  • Ключевой элемент для офиса: Эффективная планировка (коэффициент эффективности Kэф = Арендопригодная площадь / Общая площадь должен быть не менее 75-80%). Зонирование: лобби/ресепшен, офисные блоки (открытые, кабинеты), переговорные, технические помещения, санузлы на этаж, комната для уборки.

• Конструктивные решения (КР): Выбор несущего каркаса. Для 5 этажей оптимален монолитный железобетонный каркас с заполнением из газобетона или каркас из сборного железобетона. Расчет фундамента (часто — плита на сваях из-за сложных московских грунтов).

• Технологические решения (ТХ): Для офиса — решения по вентиляции, кондиционированию, электроснабжению в части организации рабочих мест.

• Инженерные системы (50% сложности и стоимости):

  • ОВ (Отопление, вентиляция, кондиционирование): Центральная система (чиллер-фанкойлы или VRF) с индивидуальными термостатами. Приточно-вытяжная вентиляция с рекуперацией — стандарт для класса А/В.

  • ЭС (Электроснабжение): Категория надежности I или II. Два независимых ввода, АВР, дизель-генератор (ДГУ) для систем безопасности, лифтов и части освещения. Мощность ~100-150 Вт/м².

  • Слаботочные системы: Проект СКС (структурированной кабельной сети), оптоволокно, Wi-Fi, АПС, СОУЭ, видеонаблюдение, СКУД, диспетчеризация (BMS).

  • ВК (Водоснабжение и канализация): Централизованное.

  • Лифты: Расчет количества и грузоподъемности (минимум 2 пассажирских, 1 грузопассажирский).

• Проект организации строительства (ПОС) и смета.

• Обязательные разделы: Охрана окружающей среды (ОВОС), обеспечение доступа инвалидов, пожарная безопасность, мероприятия по гражданской обороне.

Стадия "Рабочая документация" (Стадия "Р")

Детальные чертежи и спецификации для строителей, разрабатываются после положительного заключения экспертизы.

Согласования и экспертиза

• Государственная экспертиза проектной документации (Мосгосэкспертиза): Без положительного заключения невозможно получить разрешение на строительство. Проверяет соответствие техническим регламентам.

• Согласование с Москомархитектурой (по архитектурно-градостроительному облику).

• Согласование с МЧС (по противопожарным решениям).

• Согласование с Роспотребнадзором (по санитарным нормам).

• Получение разрешения на строительство в Москомархитектуре/Мосгосстройнадзоре.

Ориентировочные технико-экономические показатели (ТЭП)

• Общая площадь здания (5 этажей): ~ 5 000 - 10 000 м² (при участке 0,2-0,4 га).

• Высота этажа (от пола до пола): 3,6 - 4,2 м (для размещения подвесного потолка и венткоробов).

• Паркинг: По норме Москвы не менее 35 м/место на 1000 м² площади. Для 10 000 м² — 350 машино-мест. Часто решается подземной парковкой (-1, -2 этаж), что значительно удорожает проект.

• Сроки проектирования (со всеми согласованиями): 12-20 месяцев.

Ориентировочная стоимость строительства (Москва, 2024)

• Стоимость проектирования (все стадии + экспертиза): 2,5% - 4,5% от стоимости строительства, или от 5 000 до 10 000 руб./м² общей площади.

• Стоимость строительства "коробки" (фундамент, каркас, ограждающие конструкции, кровля, окна):

  • Класс В: от 70 000 руб./м².

  • Класс B+ / A: от 90 000 до 130 000+ руб./м².

• Стоимость инженерных систем (ОВ, ЭС, слаботочка, лифты): 30-50% от стоимости коробки.

• Стоимость отделки общественных зон (лобби, лифтовые холлы, фасад): Отдельная значительная статья.

• Примерная итоговая стоимость "под ключ" (без участка, с инженерией и отделкой общественных зон):

  • Для здания 8000 м² класса B+: ~0,9 - 1,3 млрд руб. (~112 000 - 162 000 руб./м²).

Ключевые риски для инвестора/девелопера

1. Отказ в согласовании ГПЗУ или получение его с неприемлемыми параметрами (малая этажность).

2. Невозможность получения достаточных мощностей для электроснабжения и тепла.

3. Затягивание сроков прохождения экспертизы и согласований (главный фактор срыва сроков).

4. Рост стоимости строительства из-за инфляции и сложности работ в условиях плотной городской застройки.

5. Ошибки в планировке, ведущие к низкому коэффициенту эффективности и проблемам со сдачей в аренду.

Итог: Формула успеха

Удачная локация + Получение ГПЗУ с максимальными параметрами + Надежные ТУ на инженерию + Проектировщик с опытом и связями в Москомархитектуре/Мосгосэкспертизе + Грамотный ТЭО = Реализуемый и рентабельный проект.

Проект 5-этажного офисного здания в Москве — это игра профессионалов для профессионалов. Это не строительство, а в первую очередь юридическая и согласовательная работа. Успех на 70% определяется на этапе, предшествующем выходу на стройплощадку. Выбор правильной команды (девелопер, проектировщик, юрист по земле и недвижимости) — ключевое решение.
