Проектирование и реконструкция медицинского центра МРТ в Москве

I. Ключевые особенности и отличия от многопрофильного центра

• Высокая концентрация дорогостоящего оборудования: 1-2 аппарата МРТ (возможно, разной мощности), но к ним добавляется дополнительная диагностика (КТ, УЗИ, рентген) для комплексных обследований.

• Критическая важность инженерных систем: Особые требования к электропитанию, охлаждению, виброизоляции и защите от электромагнитных помех.

• Жесткие нормативы по радиационной безопасности: Но не для МРТ (не ионизирующее излучение), а для возможного сопутствующего оборудования (КТ, рентген).

• Фокус на логистике пациентов и комфорте: Процедура МРТ может вызывать стресс, поэтому психологическая атмосфера центра крайне важна.

II. Анализ и предпроектная подготовка

1. Техническое задание (ТЗ) с детализацией:

   • Тип и количество аппаратов МРТ: Мощность (1.5 Тл, 3 Тл), тип охлаждения (жидкий гелий, криогенны). От этого зависят вес, габариты, требования к подаче охлаждающей воды (чиллеры), вентиляции.

   • Сопутствующие услуги: Будет ли КТ, рентген, маммография, УЗИ? Это определит необходимость в рентгенозащите (свинцовое покрытие стен, дверей, окон).

   • Поток пациентов: Расчет количества кабинетов МРТ/КТ, смен, зон ожидания, раздевалок.

   • Персонал: Кабинеты для врачей-рентгенологов, радиологов, комната для медперсонала.

2. Выбор помещения для реконструкции (критически важен!):

   • Нагрузка на перекрытия: Аппарат МРТ с защитой может весить до 10-12 тонн. Необходим расчет несущей способности перекрытия, часто требуется усиление.

   • Высота потолков: Не менее 3.5-4 метров для размещения аппарата, технологической ниши и вентканалов.

   • Габариты помещения: Размеры комнаты сканера, техпомещения, контрольной. Учитываются зоны действия магнитного поля (зона 1, 2, 3, 4).

   • Расположение в здании: Идеально — цокольный или первый этаж (из-за веса и вибраций). Нежелательно соседство с лифтовыми шахтами, трансформаторными подстанциями, мощными электродвигателями (помехи).

   • Подъездные пути и грузовой лифт: Для доставки и возможной замены магнита.

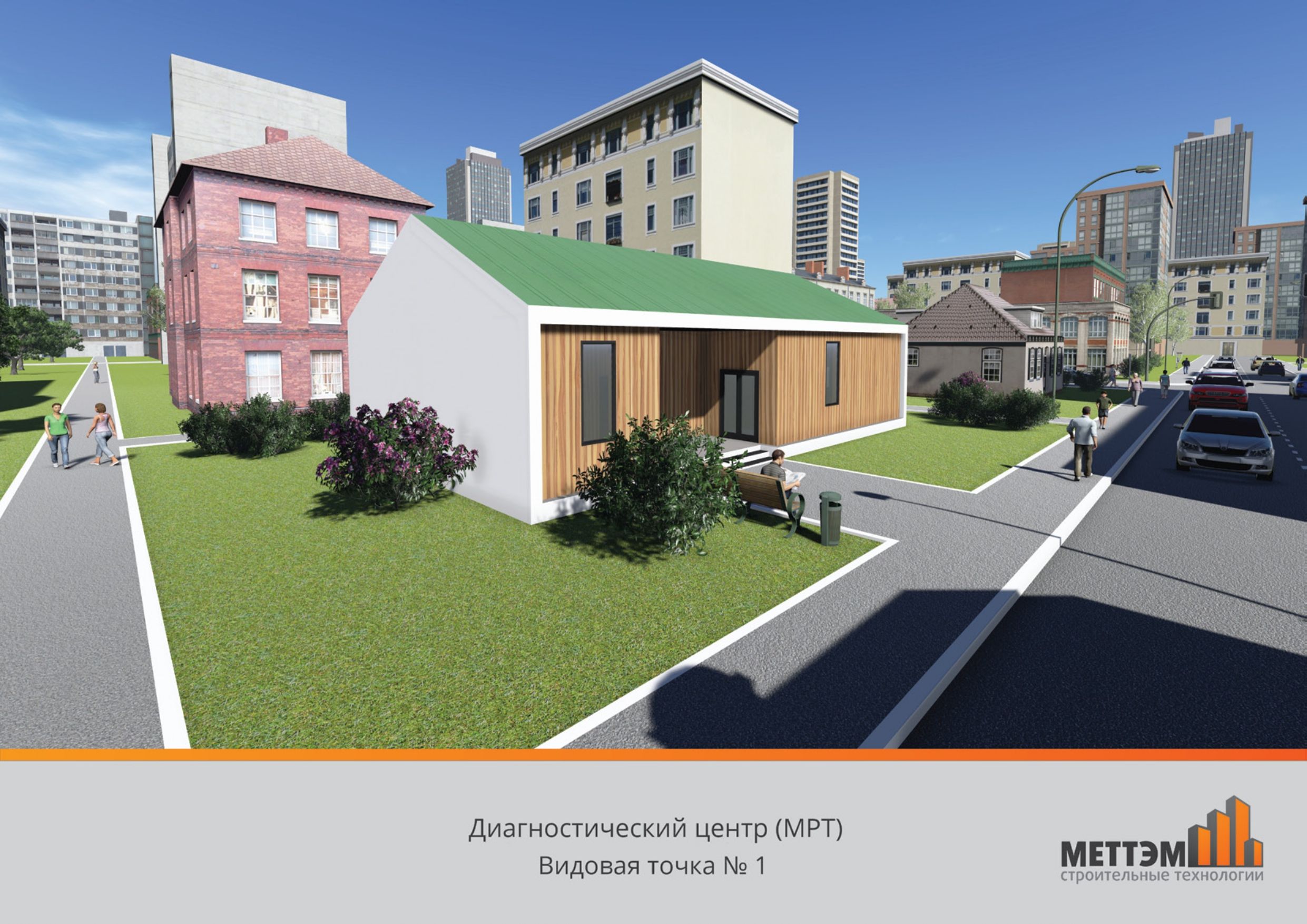

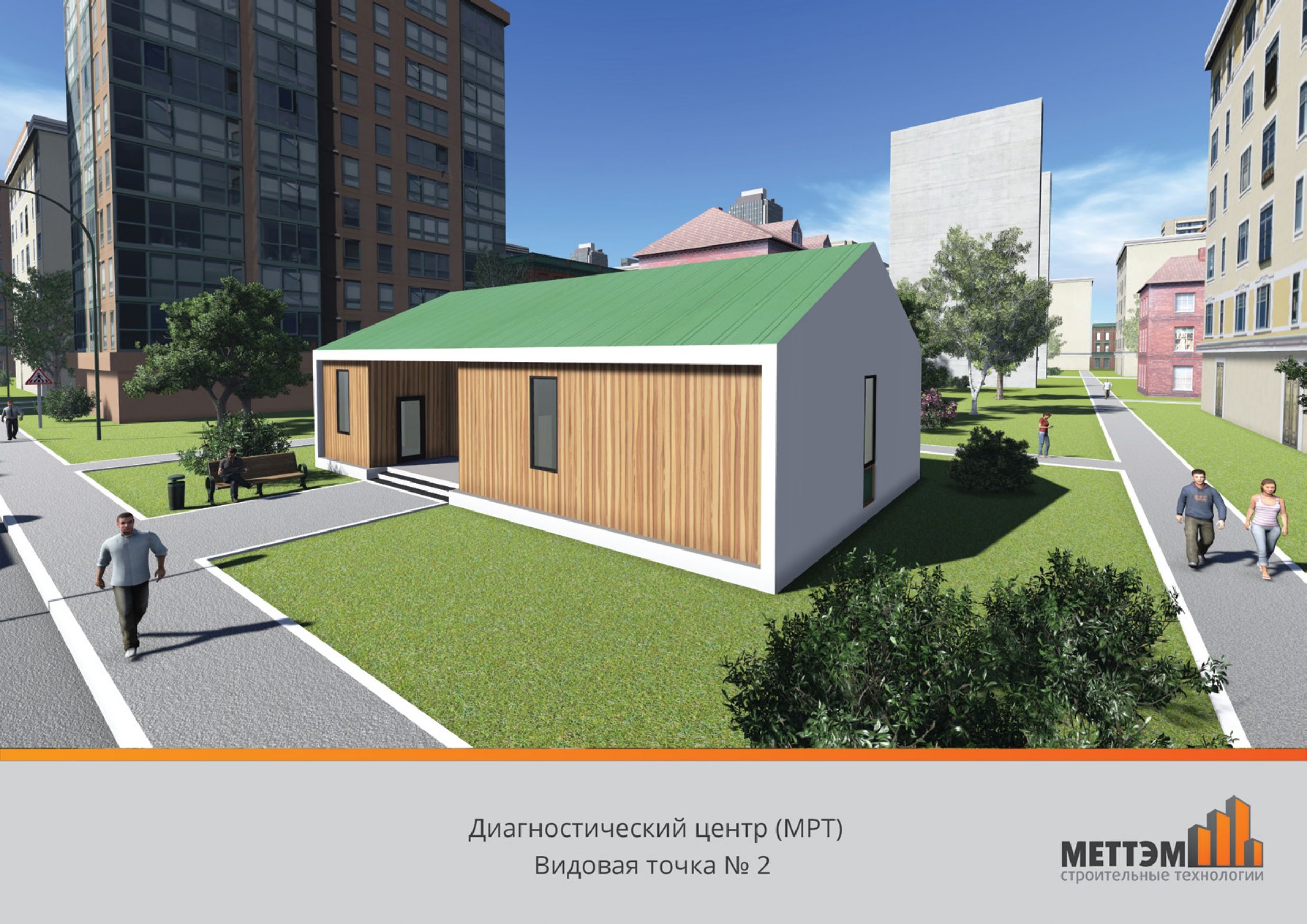

III. Архитектурно-планировочные решения и логистика

1. Зонирование по принципу «магнитной безопасности»:

   • Зона 4 (контролируемая): Сама комната с аппаратом МРТ. Дверь с магнитным замком. Только пациент на столе.

   • Зона 3 (прилегающая): Пост управления (контрольная), откуда технолог управляет сканером. Стеклянное окно с радиочастотным экраном.

   • Зона 2 (промежуточная): Комната подготовки пациента (раздевалка, инструктаж, установка катетера для контраста). Здесь проверяют на металлические предметы.

   • Зона 1 (общедоступная): Холл, ресепшен, зона ожидания для сопровождающих.

2. Потоки:

   • Четкое разделение потоков «пациенты до процедуры» и «пациенты после процедуры» (чтобы не создавать стресс у ожидающих).

   • Выделенный санузел для пациентов (возможно, с поддержкой МРТ-совместимости в зоне, близкой к сканеру).

   • Отдельный служебный вход для персонала и доставки материалов.

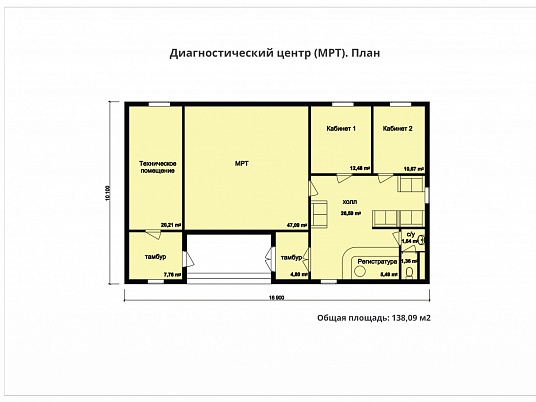

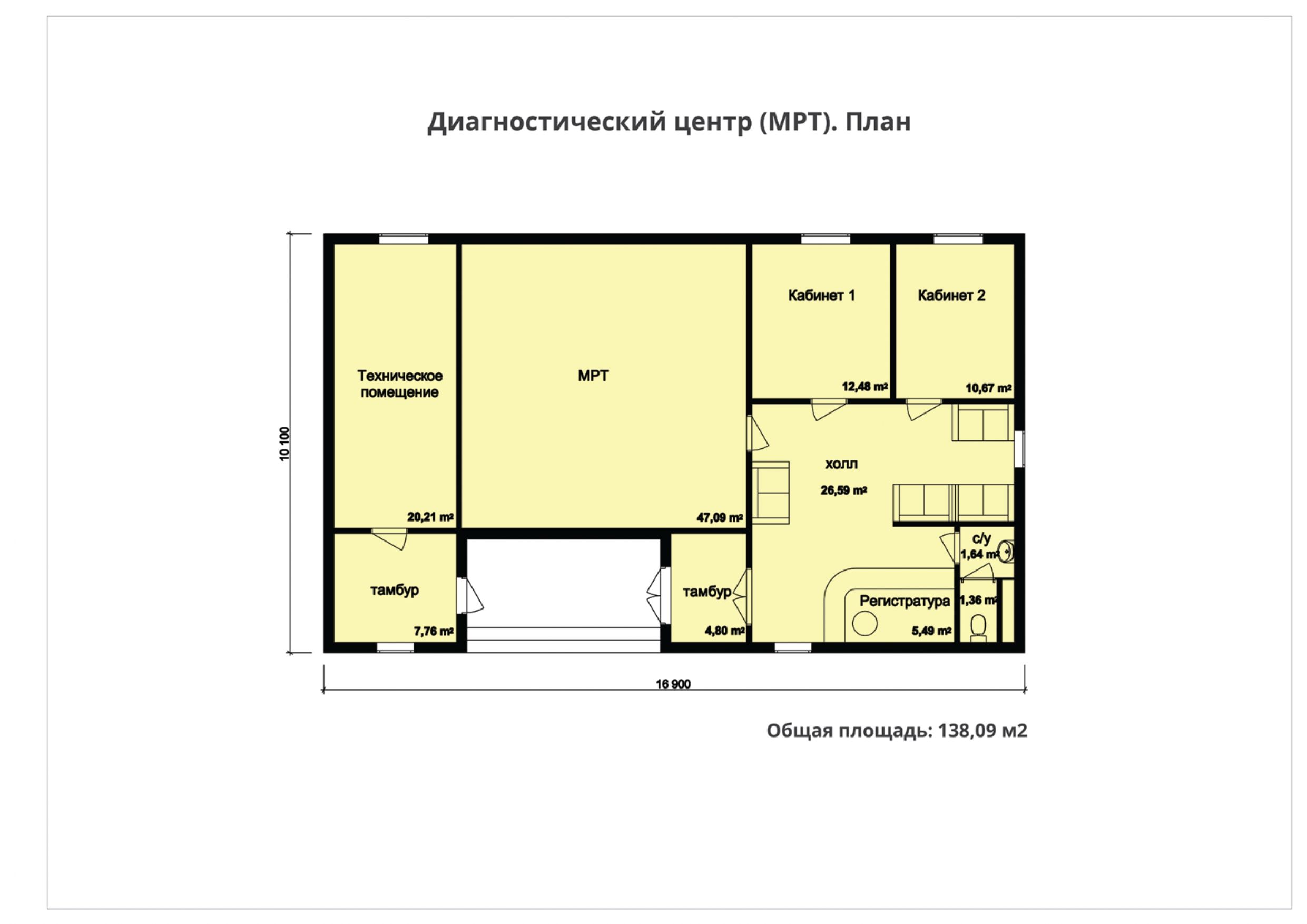

3. План помещений (примерный набор):

   • Входная группа (ресепшен, зона ожидания).

   • Кабинеты врачей-консультантов.

   • Раздевалки (индивидуальные кабины).

   • Комната подготовки пациента.

   • Помещение сканера МРТ (основное).

   • Контрольная (пост управления).

   • Техническое помещение (для оборудования градиентных усилителей, систем охлаждения, источников питания).

   • Помещение для хранения и приготовления контрастных веществ (если есть).

   • Серверная / архив (для хранения DICOM-изображений).

   • Санузлы для пациентов и персонала.

   • Помещение для КТ/рентгена (если предусмотрено) со смежными техпомещениями и раздевалкой.

IV. Инженерные системы (Основа основ)

1. Электроснабжение:

   • Категория надежности II (желательно I). Обязателен АВР (Автоматический Ввод Резерва) и стабилизатор напряжения.

   • Отдельный силовой щит для аппарата МРТ, запитанный от главного ввода.

   • Медицинская система уравнивания потенциалов (СУП).

   • Защита от импульсных перенапряжений (УЗИП).

2. Кондиционирование и вентиляция (ОВиВК):

   • Прецизионный кондиционер в помещении сканера и техническом помещении для поддержания стабильной температуры (±1-2°C) и влажности (40-60%). Это необходимо для работы сверхпроводящего магнита.

   • Отдельная система приточно-вытяжной вентиляции с высоким воздухообменом.

   • Для аппаратов с криогенным охлаждением — вытяжка на случай квенча (аварийного сброса гелия).

3. Холодоснабжение:

   • Чиллер (наружный блок) или драйкулер для охлаждения градиентной системы и криокомпрессора аппарата МРТ. Требует места на фасаде/крыше и прокладки трасс.

4. Водоснабжение:

   • Подводка технической воды к чиллеру (если требуется).

   • Возможность подключения дистиллированной воды для некоторых моделей аппаратов.

5. Защита от электромагнитных помех и вибраций:

   • RF-экранирование (радиочастотная защита): Все стены, пол, потолок, окна, двери, вентканалы и трассы в помещении сканера должны быть экранированы (медная сетка/лист, специальные покрытия). Дверь — со специальным RF-уплотнением.

   • Виброизоляция: Фундаментная плита под аппарат, не связанная с основным полом здания. Часто требуется отдельный железобетонный фундамент-плита толщиной до 1 метра.

   • Защита от внешних магнитных полей: Иногда требуется установка магнитного экрана (Faraday Cage) из стальных листов.

6. Слаботочные системы:

   • СКС и Wi-Fi с учетом экранирования.

   • Система видеонаблюдения (в зонах ожидания, у входа; в зоне сканирования — только при необходимости и с МРТ-совместимым оборудованием).

   • Система голосовой связи между контрольной и пациентом в тоннеле.

   • Медицинская ИТ-сеть: Выделенный сегмент для передачи DICOM-изображений, интеграция с РИС (Радиологической Информационной Системой) и PACS (архивом).

V. Отделочные материалы и особенности

• Магнитосовместимость: В зоне действия магнитного поля (Зона 4 и частично 3) все материалы должны быть немагнитными (нержавеющая сталь определенной марки, алюминий, дерево, пластик). Никаких стальных креплений!

• Эстетика и комфорт: Приглушенный свет, теплые цвета, система освещения «звездное небо» в тоннеле томографа для снятия стресса у пациента.

• Двери: Широкие (для транспортировки пациентов на каталки), в Зону 4 — RF-экранированные.

VI. Согласования в Москве (ключевые инстанции)

1. Роспотребнадзор по г. Москве: Согласование проекта по СанПиН 2.1.3678-20 и СП 158.13330.2014. Для рентген-кабинетов (КТ) — СанПиН 2.6.1.1192-03.

2. Мосгорнаследие: Если здание — объект культурного наследия.

3. Москонстроль/Мособлстройнадзор: При перепланировке, затрагивающей несущие конструкции, и при новом строительстве.

4. МЧС (Пожарная инспекция): Согласование проекта.

5. Управляющая компания/Департамент имущества: Согласование реконструкции, размещения наружных блоков на фасаде.

VII. Этапы проекта

1. Обследование помещения (несущие конструкции, инженерные коммуникации).

2. Разработка ТЗ с привлечением поставщика оборудования МРТ.

3. Разработка проектной документации (ПД) с разделами по архитектуре, конструктиву, всем инженерным системам, RF-экранированию.

4. Прохождение экспертизы и согласований.

5. Рабочая документация (РД).

6. Реконструкция:

   • Усиление перекрытия, заливка фундаментной плиты.

   • Черновые строительные работы.

   • Монтаж инженерных систем (ОВиВ, электрика, холодоснабжение).

   • Монтаж RF-экранирования (специализированной организацией).

   • Чистовая отделка.

7. Доставка и монтаж аппарата МРТ (силами поставщика).

8. Пуско-наладка, тестирование экранирования, аттестация кабинета.

9. Получение санитарно-эпидемиологического заключения Роспотребнадзора и лицензии на медицинскую деятельность (в части рентгенологии и МРТ).

Вывод: Реконструкция под центр МРТ — это высокотехнологичный проект, где 70% успеха зависит от грамотного инженерного проектирования и выбора правильных подрядчиков (строители с опытом работы с МРТ, специалисты по RF-экранированию, инженерные компании). Экономия на этапе проектирования или строительства здесь недопустима, так как может привести к невозможности эксплуатации дорогостоящего оборудования или отказу в лицензии.
