Проект типового модульного здания фельдшерско-акушерского пункта (ФАП) в г. Абакан, республика Хакасия, предназначено для строительства в сельской местности различных районов России.
В здании ФАП предусмотрены кабинеты:
1. Кабинет приема граждан – 16,93 м2
2. Кабинета приема аушерки – 12.62 м2
3. Перевязочной – 8.0 м2
4. Стерелизационная – 6.75 м2
Объект строительства: здание фельдшерско-акушерского пункта (ФАП)
Адрес объекта строительства: для сельской местности регионов РФ.
1. Общая часть
Проектируемое здание фельдшерско-акушерского пункта, предназначено для строительства в сельской местности различных районах России.
2. Климатологические данные
Климатологический район строительства_____________________ 1 В
Расчетное значение по весу снегового покрова________________ 1.8 кПа
(II район СНиП 2.01.07-85)
Нормативное значение ветрового давления___________________ 0.23 кПа
(III ветровой район СНиП 2.01.07-85)
Сейсмичность района строительства_________________________ 7 баллов
(карта А97 СНиП 2.01.07-85)
Сейсмичность площадки строительства_______________________ 7 баллов
3. Планировочное решение

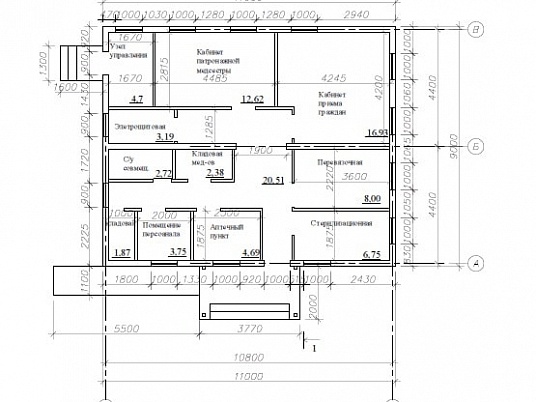

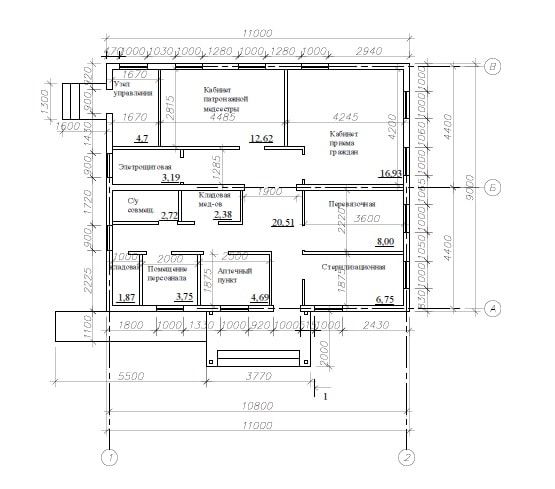

Здание фельдшерско-акушерского пункта состоит из кабинета приема граждан, перевязочной, кабинета приема акушерки, санузла, зала ожидания, подсобного помещения, тамбура с единой относительной отметкой уровня чистого пола 0.000.
В здании ФАП предусмотрены кабинеты:
- Кабинет приема граждан – 16,93 м2
- Кабинета приема аушерки – 12.62 м2
- Перевязочной – 8.0 м2
- Стерелизационной – 6.75 м2
- Санузел – 2.72 м2
- Зал ожидания – 20.51 м2
- Тех. помещений – 12.4 м2
Технологическое условие:
Теплоснабжение – электрическое.
Водоснабжение – устраивается водозаборная скважина (глубиной 30 м).
Энергоснабжение – согласно технических условий.
Вентиляция – естественная и вытяжная.
Освещение – естественное и искусственное.
Канализация – бытовые стоки отводятся в проектируемый наружный непроницаемый выгреб (расстояние до выгреба 13.2 м).
Площадь застройки - 114,66м2
Общая площадь - 84,38м2
Генеральный план:
Территория здания фельдшерско-акушерского пункта распологается в сельской местности. На территории располагается площадка под мусорные контейнеры.
4. Конструкции
Архитектурно-планировочное решение:

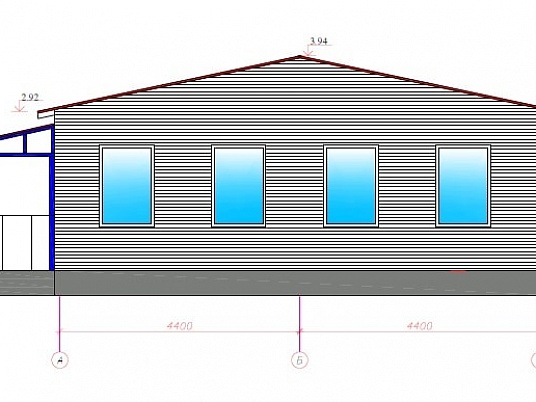

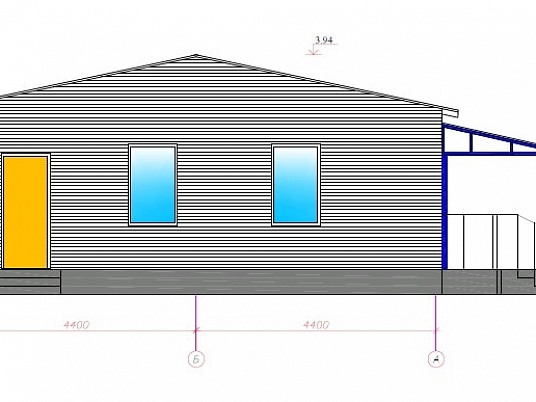

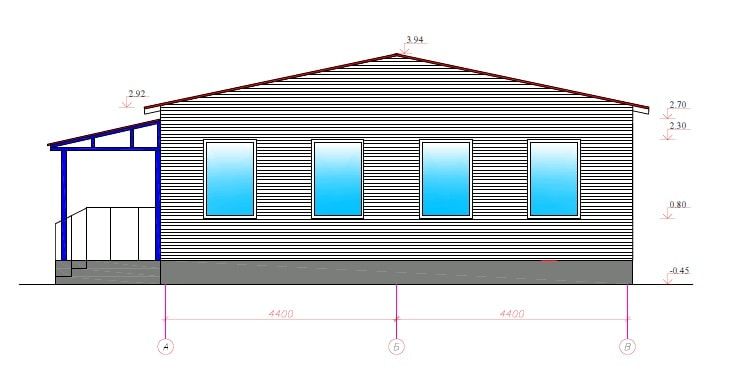

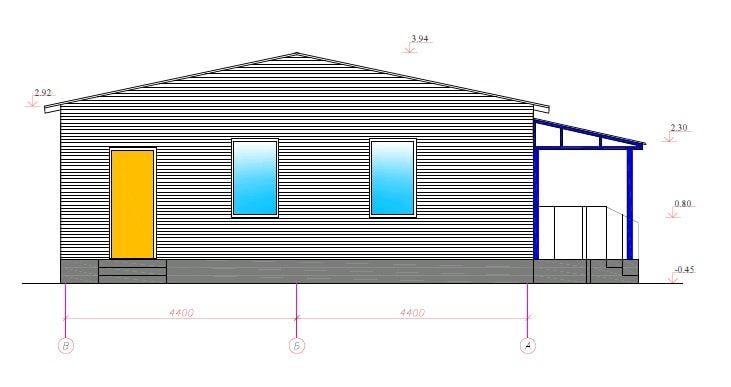

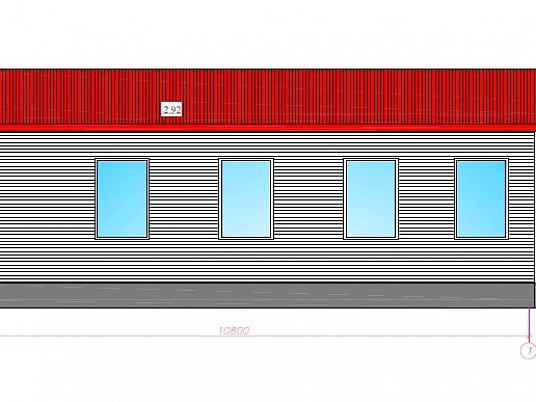

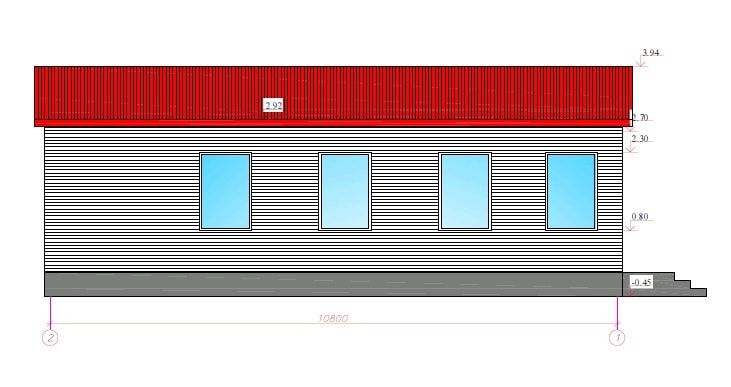

Основой композиционного решения здания фельдшерско-акушерского пункта является прямоугольник. Здание одноэтажное (высота этажа в чистоте 2.7 м), без подвала, с двухскатной кровлей.
Строительные конструкции:
Фундаменты – под наружные и внутренние несущие стены монолитные бутобетонные с антисейсмическим армированным поясом; по периметру здания устраивается наружное утепление периметра фундамента.
Несущий каркас здания ФАП - из легких стальных тонкостенных металлоконструкций (ЛСТК) толщиной 1.5-2 мм с перфорированием стенок.
Наружные стены – толщиной 200 мм с заполнением негорючим утеплителем на основе базальтового волокна. Наружная обшивка выполнена металлосайдингом. Внутренняя обшивка выполнена пароизоляционной пленкой и подготовлена под обшивку ГКЛ листами.
Внутренние несущие стены ФАП – толщиной 200 мм с заполнением негорючим утеплителем на основе базальтового волокна и обшивкой шляпным профилем, предназначенным для крепления ГКЛ листов.
Чердачное перекрытие – с утеплителем на основе базальтового волокна по мет. каркасу из ЛСТК и подшивкой шляпным профилем для крепления подвесного потолка.
Кровля здания фельдшерско-акушерского пункта – скатная из металлочерепицы.
Оконные блоки из ПВХ профилей по ГОСТ 30674-99
Дверные блоки – наружные стальные, внутренние по ГОСТ 6629-88
Полы – бетонные по грунту.
5. Наружная отделка
Наружные стены облицовываются металлосайдингом МП СК 14-226 по шляпному профилю, предусмотрено устройство оконного водоотлива из оцинкованной стали с полимерным покрытием.
6. Внутренняя отделка
Стены и перегородки обшивка МДФ-панелями по шляпному профилю:
- во всех кабинетах обшивка стен МДФ-панелями стен на всю высоту.
- в санузле – облицовка плиткой на высоту 1.8 м, водоэмульсионная окраска,
Полы:
- в санузле – керамическая плитка,
- в остальных помещениях – коммерческий линолеум.

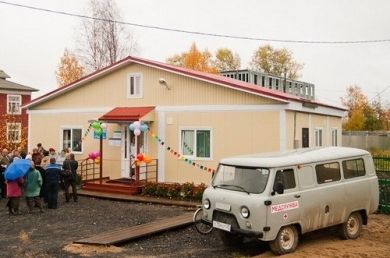

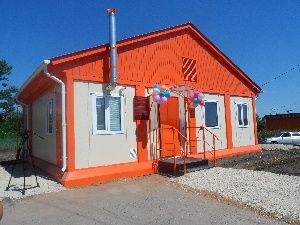

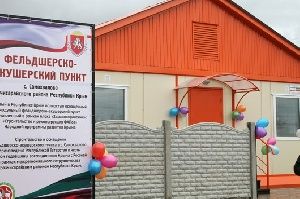

Строительство фельдшерско-акушерских пунктов с использованием модульной технологии становится все более популярной. Это технология быстровозводимых зданий, которая предусматривает использование прочного деревянного каркаса и стен из сендвич-панелей. Данная методика является наиболее выгодной с экономической точки зрения. Именно поэтому государство в последнее время размещает заказы на строительство ФАПов с использованием технологии модульного строительства. Для строительства этих сооружений отводятся определенные земельные участки, к которым подводятся внешние коммуникации.
Структура ФАПов, построенных по модульному типу:- Кабинет со смотровым кабинетом, где будет принимать фельдшер
- Процедурный кабинет, который сочетается с прививочной комнатой
- Комната ожидания для посетителей
- Помещения, в котором будет находиться персонал
- Помещения для хранения лекарственных препаратов
- Подсобные помещения, в которых храниться инвентарь для уборки
- Тамбур
- Теплогенераторный отсек
- Санузел
Для возведения модульного ФАПа используются ЛСТК панели, которые имеют трехслойную конструкцию. С наружной и внутренней стороны ЛСТК панелей применяется жесткое покрытие из фиброцементных плит, толщина которых составляет от 9 до 12 мм. В качестве наполнителя используется базальтовый утеплитель мелкоячеистого типа. Плотность утеплитель составляет 44-45 кг/м3. Основным преимуществом таких панелей являются высокие теплоизолирующие качества панелей, в состав которых входит базальтовый наполнитель. Это позволяет существенно уменьшить затраты на электроэнергию и отопление фельдшерско-акушерского пункта. Кроме того, собранные из панелей стены считаются идеально прямыми, что обеспечивает высокое качество модульных конструкций.
