Презентация проекта СОШ-825 в формате pdf

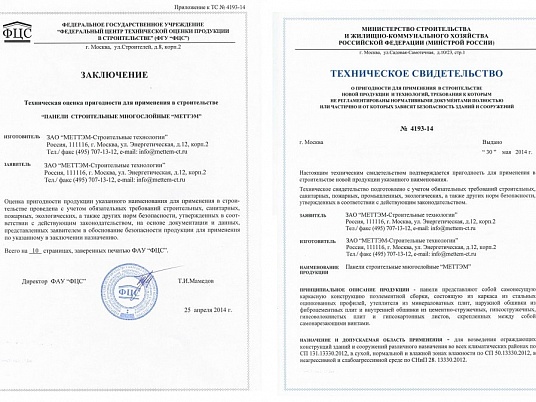

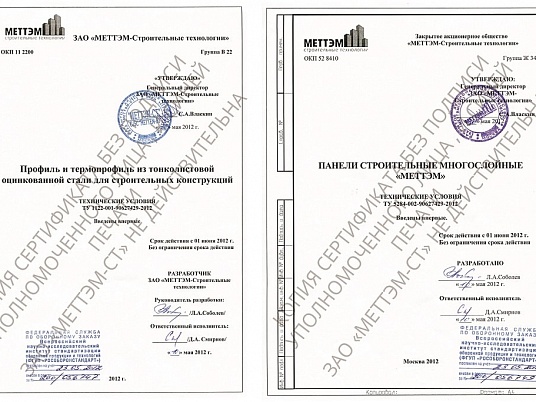

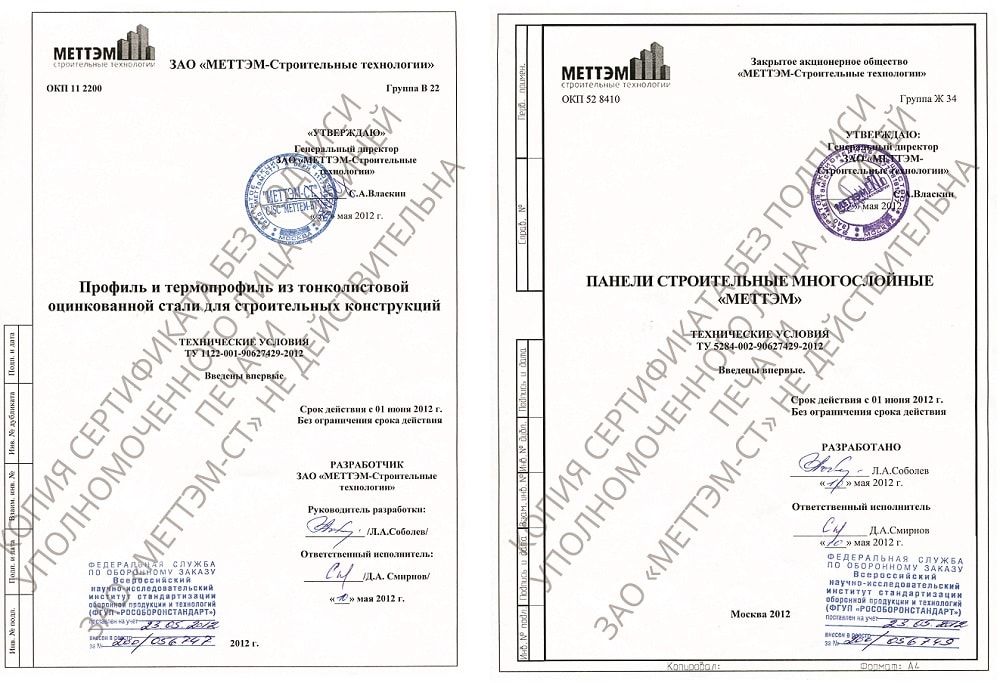

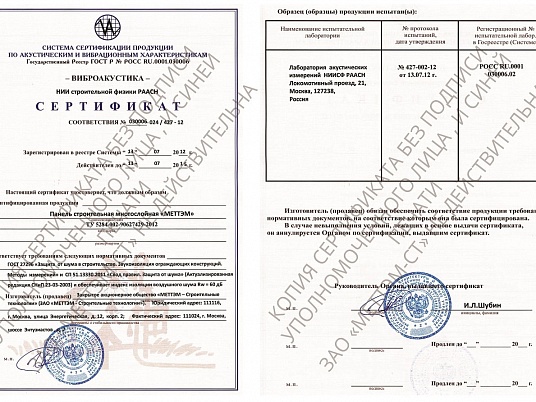

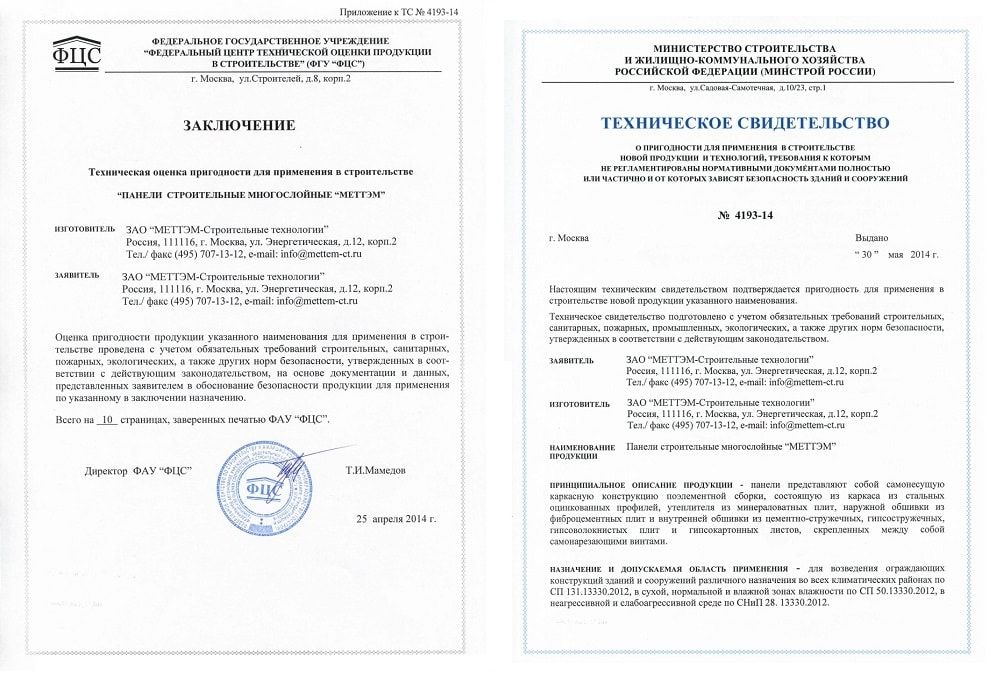

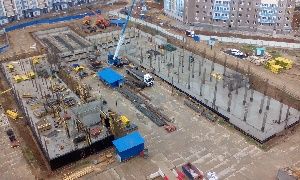

Общая площадь здания 14381 кв.м, объем 73935 куб.м. Конструктивная схема здания - ж/б каркас и стеновые панели МЕТТЭМ.
Здание школы выполнено в четырех уровнях и планировочно разделено на две функциональные группы: в соответствии с Технологическим заданием на втором этаже выделен из основного объёма образовательных помещений школы автономный спортивный многофункциональный блок с сопутствующими помещениями, с отдельным входом с улицы через лестничную клетку.

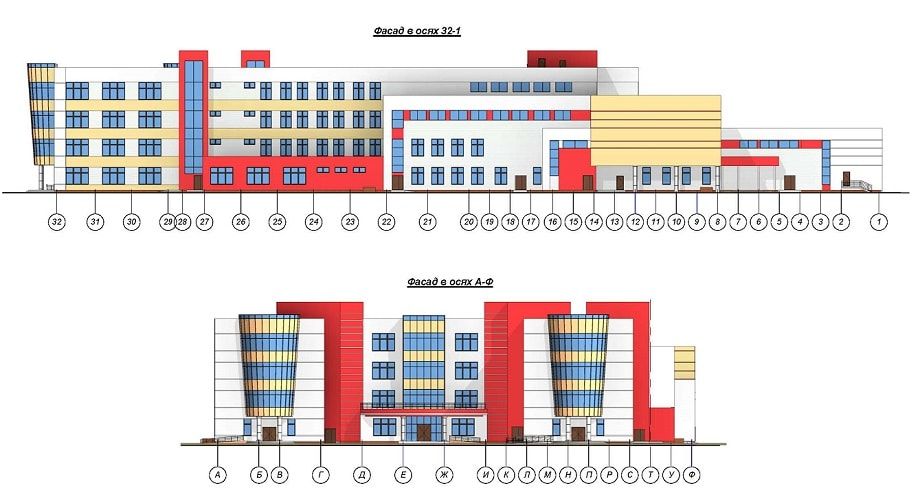

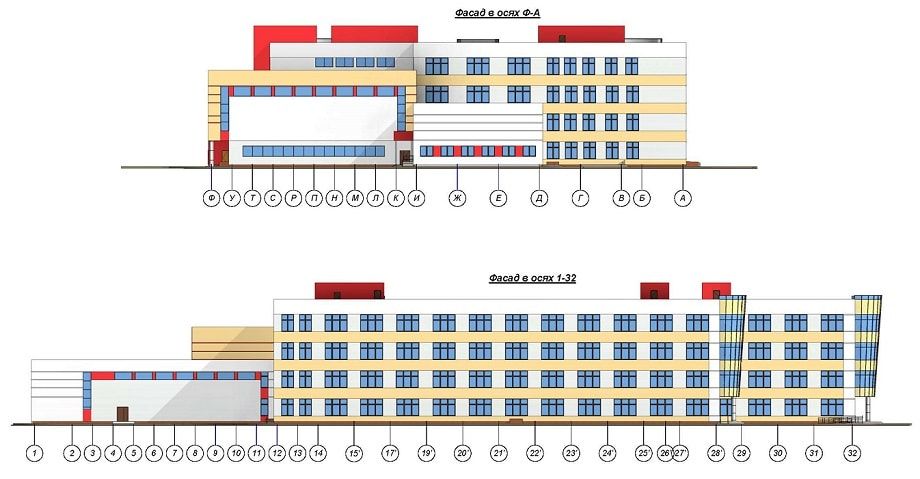

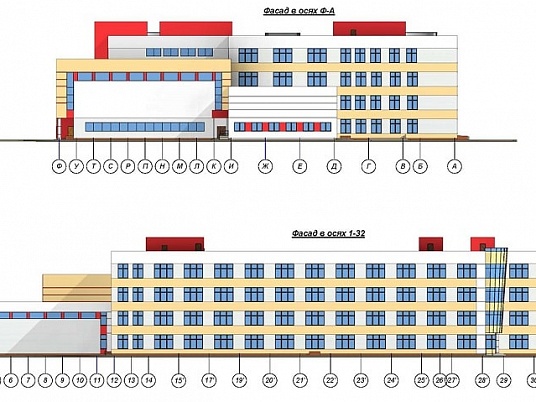

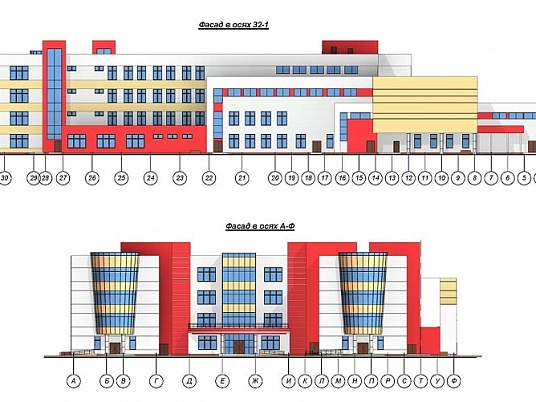

Описание и обоснование внешнего и внутреннего вида объекта капитального строительства, его пространственной, планировочной и функциональной организации
Данная общеобразовательная школа по реализуемой педагогической программе имеет возможность обучения учащихся с нарушением опорно-двигательного аппарата (ОДА), что отражается принятыми планировочными решениями.
Вертикальное сообщение между этажами осуществляется лестницами и одним грузопассажирскими лифтом: грузоподъемностью 1000 кг.
Строительство нового здания школы позволит использовать современное высоко-технологическое оборудование для обучения учащихся и наиболее рационально распределить потоки школьников разных возрастных групп.
Современная технология обучения, количество и габариты определили объемные параметры проектируемого здания школы и решение подъездных путей к нему.

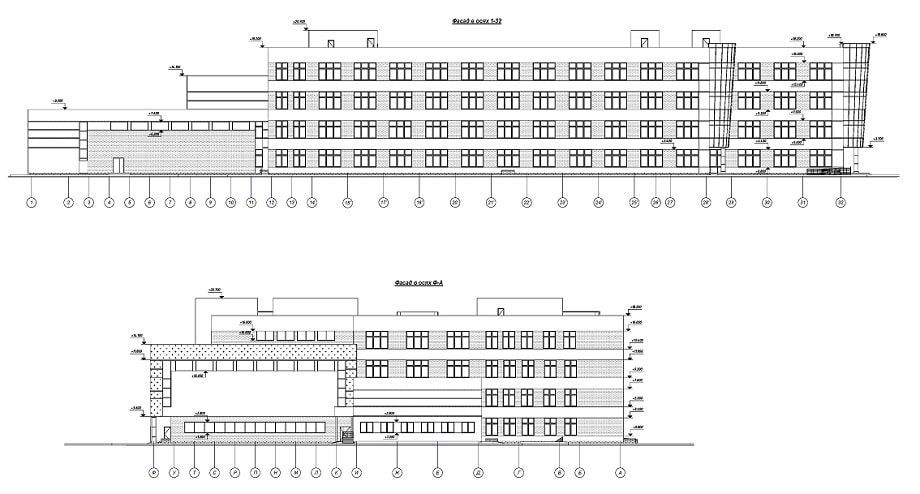

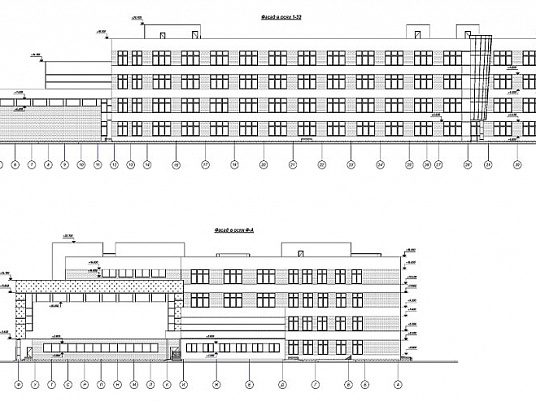

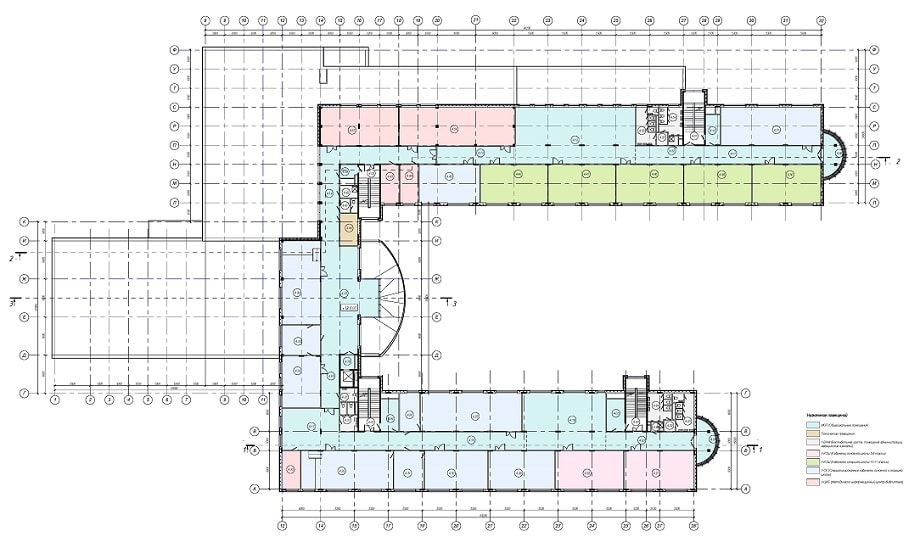

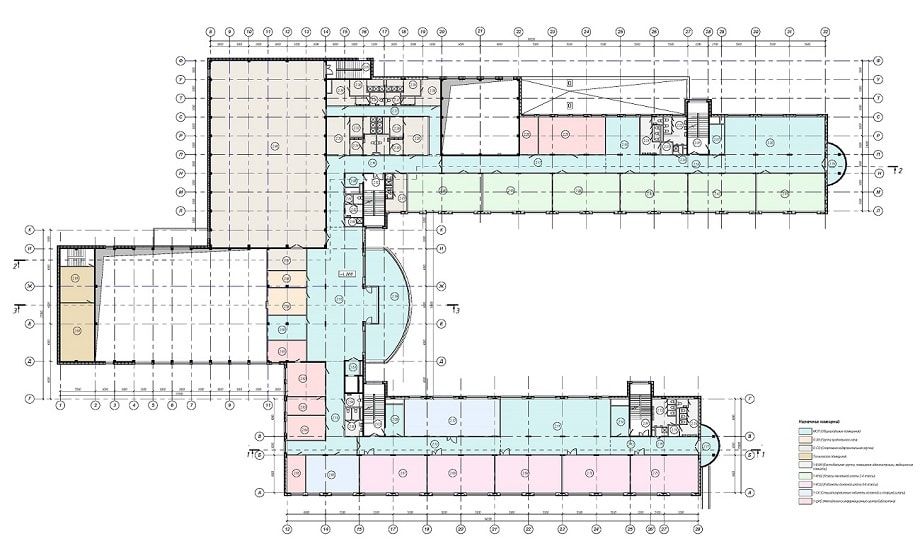

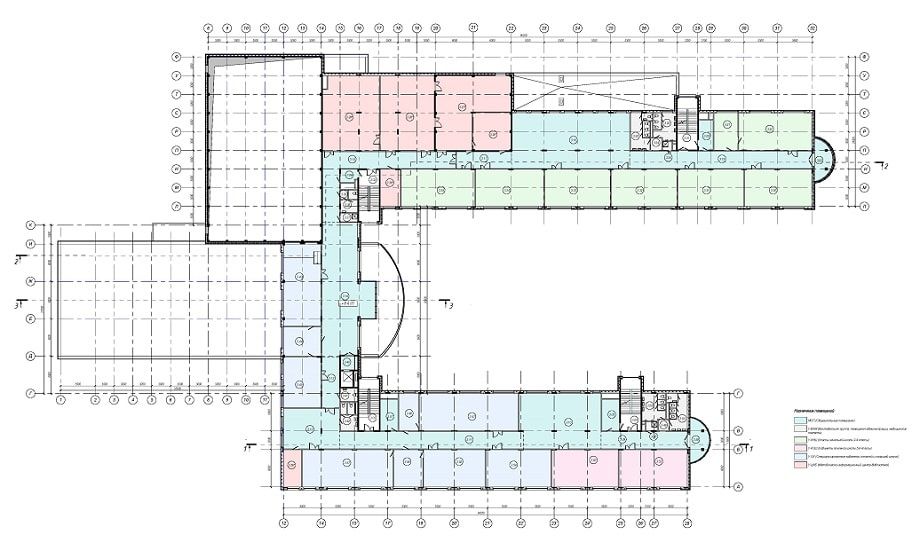

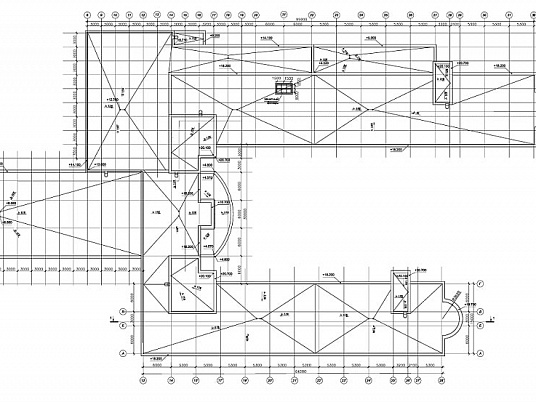

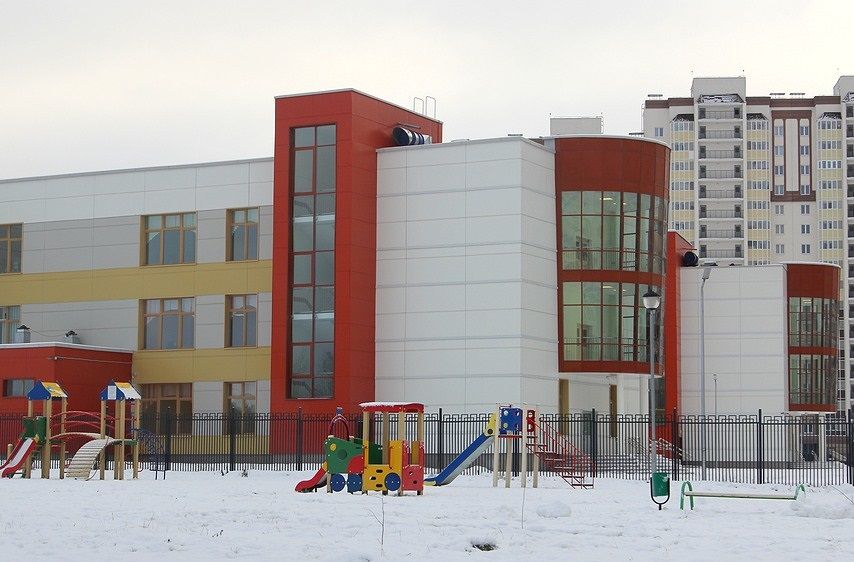

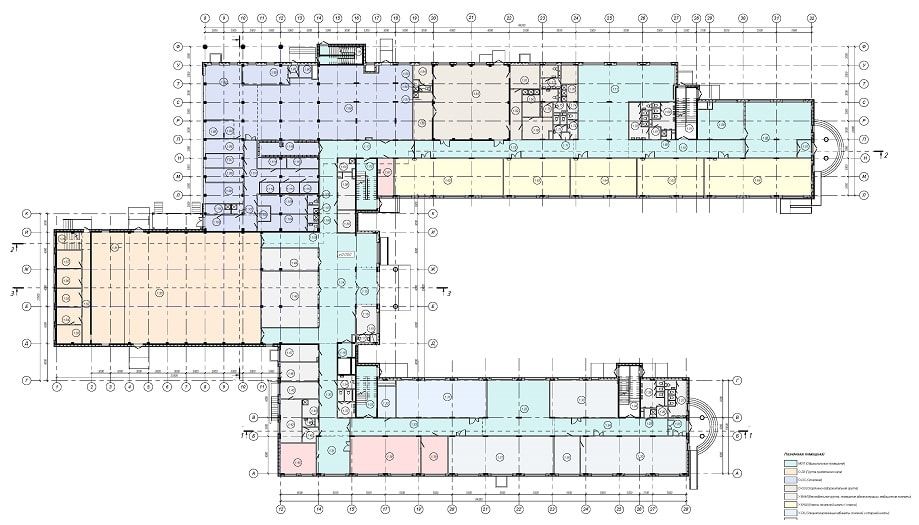

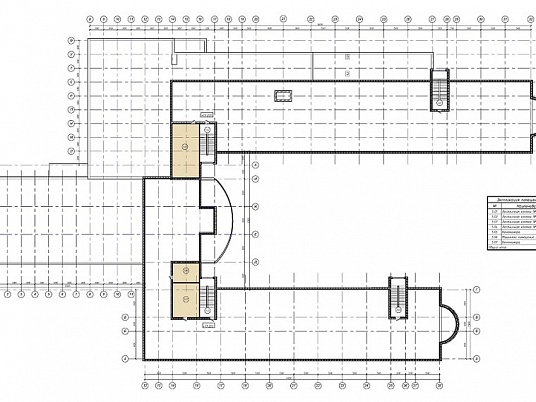

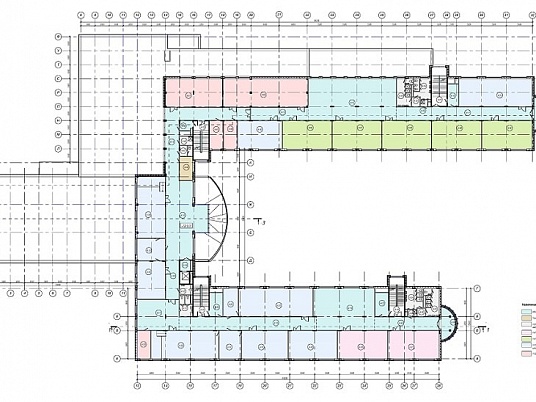

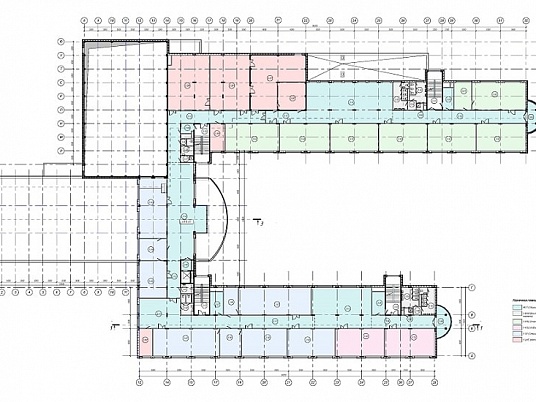

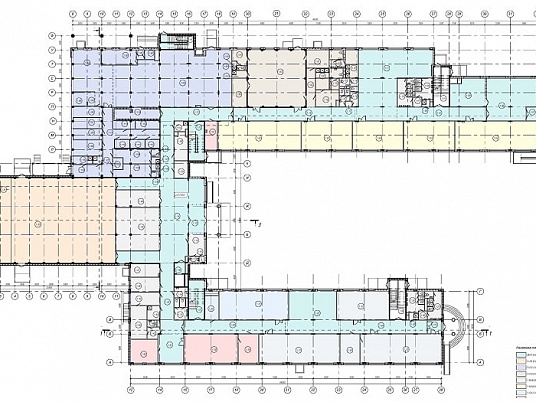

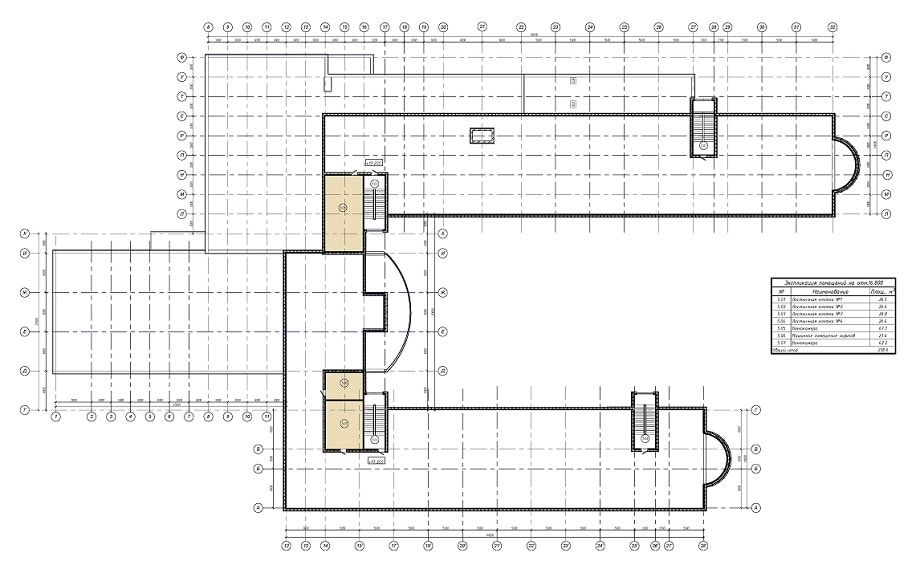

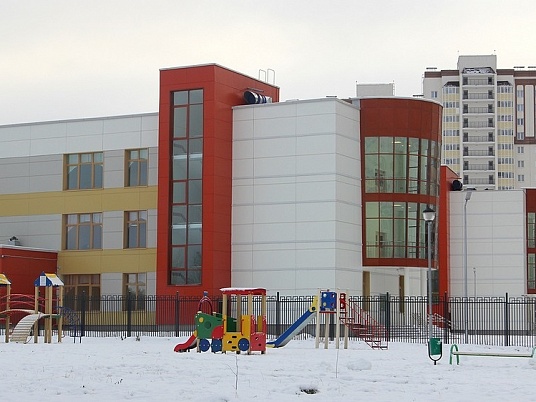

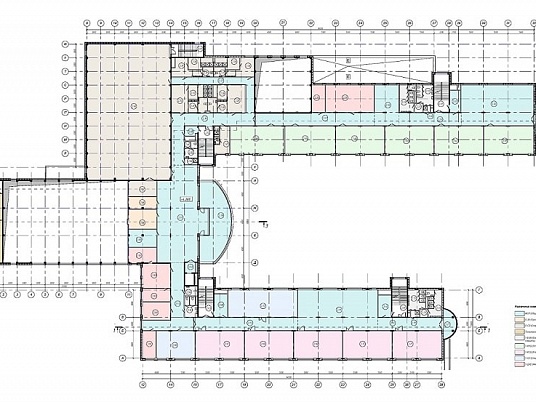

Здание представляет собой П-образный в плане, отвечающий контуру территории трех этажный объём, усложнённый ризалитными элементами лестничных клеток, с общими габаритами в осях 71,0 х 123,3 м. Внутренняя планировочная схема определена продольными взаимно перпендикулярными коридорами с фиксирующими их лестничными клетками и лифтовым узлом во внутреннем углу плана. Лестницы имеют выходы на участок, и все обеспечивают выход на кровлю. Выходы из подземного этажа через эти же лестничные клетки отсечены от выходов с надземных этажей здания.

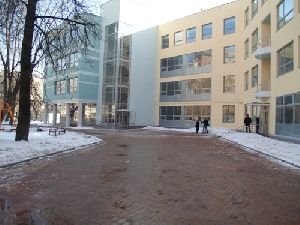

Главный вход в здание расположен со стороны внутреннего двора для удобства и доступности учащихся.
Проектом предусматриваются отдельные входы для персонала, в мастерские, блок столовой и загрузочную.
По периметру территории школы предусматривается ограждение высотой 1,8 м и имеющее предохранительные устройства, препятствующее выбеганию учащихся на проезжую часть улицы со стороны входа в здание. Вдоль ограждения предусмотрена полосы зеленых насаждений с посадкой деревьев и кустарников.
Главный въезд на территорию школы осуществляется со стороны внутриквартального проезда. Хозяйственный подъезд для материального снабжения и вывоза отходов организован с другого внутриквартального проезда в северной части участка.
Главный вход в здание школы имеет мощенную площадку для сбора и проведения общешкольных мероприятий. В цокольной части здания, кроме технических помещений, проектируются помещения для хранения средств уборки территории и спортивного инвентаря.
В юго-восточной части территории участка запроектирована спортивная зона, которая имеет:
- легкоатлетическое спортивное ядро в составе: детского футбольного поля, объединенного с 2-мя баскетбольными полями и волейбольной площадкой, круговой беговой дорожки на 250 метров, беговой дорожки на 100 метров, площадки для прыжков в длину и настольного тенниса,
- площадки для подвижных игр 1 - 4 классов;
- площадки для комбинированных игр 5 - 9 классов;
- тренажерно-гимнастический комплекс;
- учебно-опытные площадки.
- учебно-опытную площадку для 1 - 4 классов;
- учебно-опытную площадку для 5 - 11 классов.
Для тихого отдыха предусмотрены площадки в северной части территории отдельно для 1 – 4 классов и в южной части территории 5 – 9 классов. Для учащихся старших 10 - 11 классов зоной отдыха служат площадки спортзоны.
Площадки для подвижных игр 1-х классов включают в себя групповые площадки (индивидуальные для каждого класса), оснащенные теневыми навесами. Групповые площадки соединяются пешеходной дорожкой шириной 1,5 м. Групповые площадки для каждого класса приняты площадью не менее 180 м2, а теневые навесы площадью 40 м2.
Хозяйственная зона имеет отдельный въезд и размещается со стороны производственных помещений столовой. В состав хозяйственно зоны входит хозплощадка с местом разгрузки и площадка для мусоросборников. Площадь хозяйственной площадки перед загрузочной пищеблока принята 290 м2. Подъезд автотранспорта к хозяйственной площадке осуществляется в период отсутствия детей в общеобразовательном учреждении.
Санитарные разрывы между площадками различного назначения предусмотрены:
- не менее 3 м между групповыми площадками, между групповой и общей спортивной площадками;
- не менее 6 м между групповой и хозяйственной площадками;
- не менее 2 м между ограждением участка и групповыми площадками и общей физкультурной площадками.
Технико-экономические показатели проекта школы на 300 мест:
- Общая площадь подвала - 633,0 м2 Общая площадь 1-го этажа - 4032,0 м2
- Общая площадь 2-го этажа - 3916,0 м2
- Общая площадь 3-го этажа - 3258,0 м2
- Общая площадь 4-го этажа - 2542,0 м2
- Общая площадь тех. помещений - 243,6 м2
- Общая площадь здания - 14381,0 м2
- Площадь застройки - 4445,0 м2
- Строительный объем - 73935,0 м3
