Эскизный проект спортивного центра с ФОК в г. Вязьма Смоленской области

Эскизный проект спортивного центра с ФОК в г. Вязьма Смоленской области — это захватывающая инициатива, которая обещает преобразить местную спортивную инфраструктуру. В рамках этого проекта планируется не только реконструкция существующих зданий, но и строительство новых объектов, которые будут отвечать современным требованиям. Представьте себе многофункциональный комплекс, где жители смогут заниматься различными видами спорта, проводить тренировки и участвовать в соревнованиях. Это отличная возможность для молодежи развивать свои таланты и вести активный образ жизни. Реконструкция старых помещений позволит сохранить историческую ценность здания, а новые конструкции добавят свежести и современности в общий облик центра. Этот проект не только улучшит качество жизни в Вязьме, но и станет важным шагом к популяризации спорта среди местных жителей.

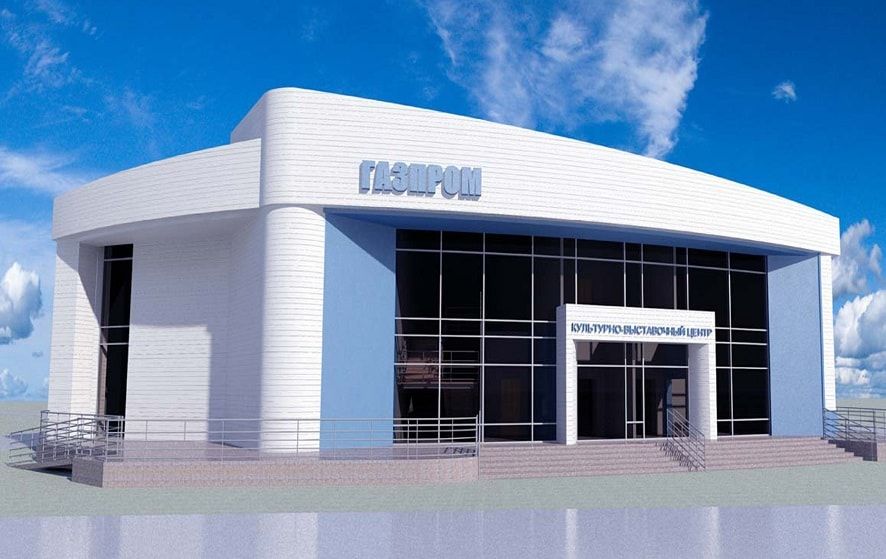

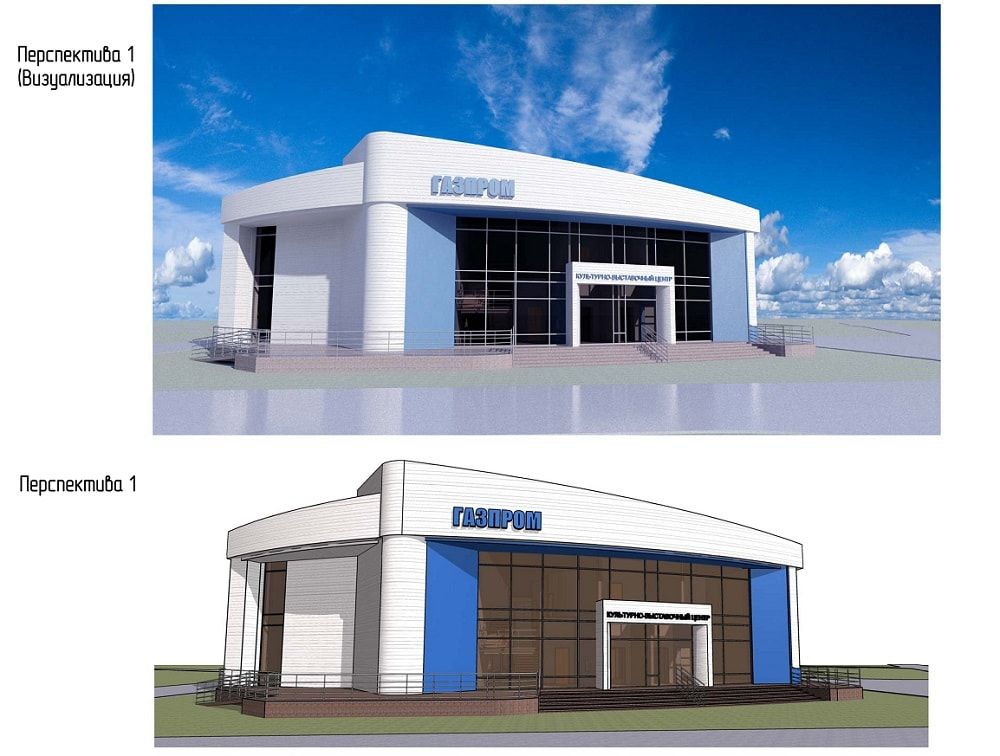

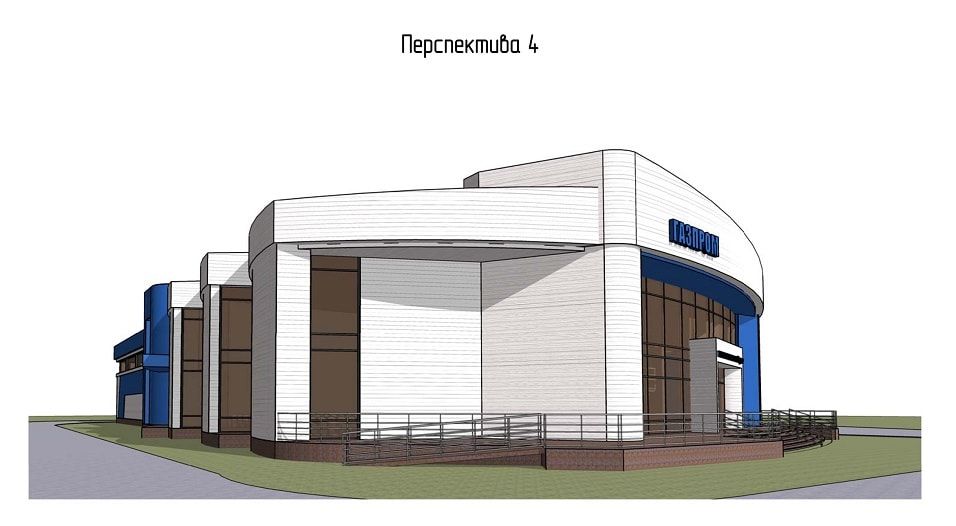

Культурно-выставочный центр Газпрома в городе Вязьма, Смоленской области. Общая площадь здания 1730 кв.м с универсальным спортивно-выставочным залом и помещениями для кружков и клубной работы. Площадь застройки земельного участка 936 кв.м, общая площадь здания 1730 кв.м, этажность здания - 2. Конструктивная схема здания - железобетонный несущий каркас и стеновые панели.

Вязьма - один из старейших городов России с богатой историей. Современная динамичная жизнь часто не позволяет остановиться и оглянуться на пройденный нашей страной, цивилизацией путь. Возможность посетить крупные культурные центры, музеи, выставки для жителей малых городов всегда связано о двумя существенными факторами - время и место. Кардинально изменить ситуацию помогут малые культурно-выставочные центры максимально приближенные к жилой среде городов и сельских жителей.

Предлагаемый культурно-выставочный центр, при минимальном наборе помещений, может обеспечить обширную программу культурного досуга для населения от просмотра кинофильмов и посещения кафе-клуба по интересам, кружковой работы, до проведения выставок и конференций. Здание центра спроектировано с максимальным использованием местных материалов, минимумом архитектурных изысков с упором на практическое использование.

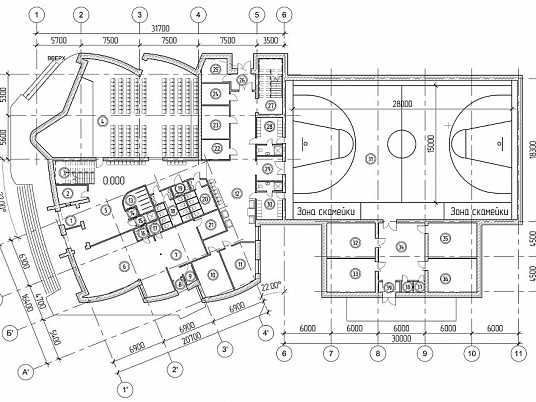

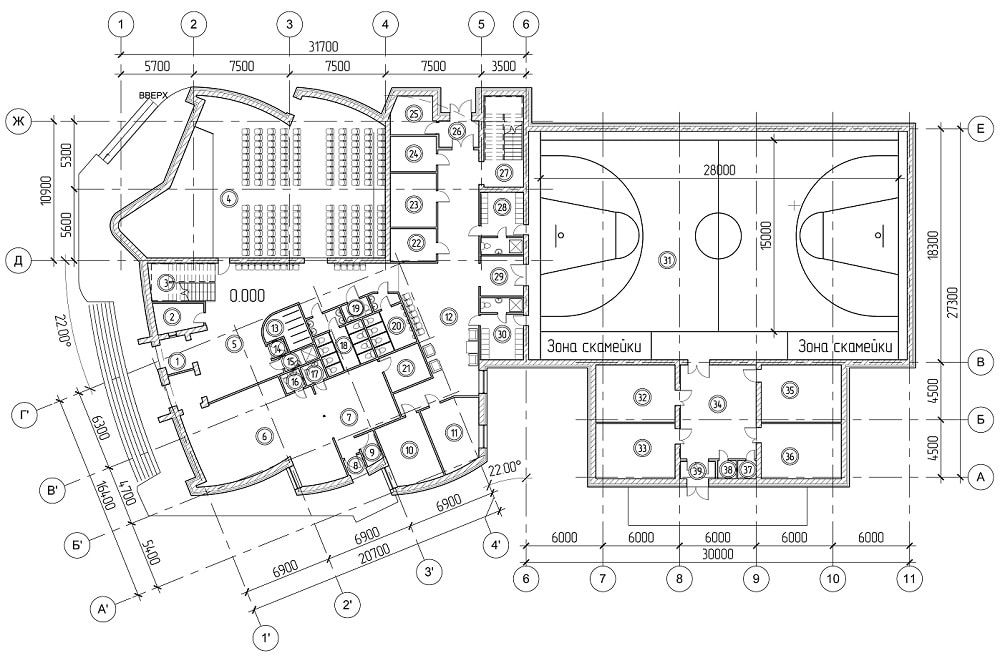

Основу объемно-планировочной структуры центра формируют универсальный зрительный зал на 150 мест и выставочный зал площадью 329 кв.м. Смежно с вестибюлем расположен гардероб и санитарные узлы, в т.ч для инвалидов-колясочников.

Технико-экономические показатели ФОК:

Площадь участка 3800 кв. м
Площадь застройки 936 кв. м
Общая площадь здания  1730 кв. м
Рабочая площадь 685 кв. м
в т. ч. выставочный зал 329 кв. м
универсальный зрительный зал 153 кв. м
помещения кружковой роботы 137 кв. м
кафе-клуб по интересам 66 кв. м

Разработка эскизного проекта (ЭП) спортивного центра с ФОК — это первый и самый важный творческо-технический этап, на котором формируется сама идея, образ, функциональность и принципиальная реализуемость объекта.

Эскизный проект — это не просто картинки. Это документ, который определяет судьбу всего проекта и служит основой для технико-экономического обоснования (ТЭО) и дальнейшего рабочего проектирования. Вот из чего должен состоять полноценный эскизный проект спортивного центра.

Цели и задачи эскизного проекта (ЭП)

1. Визуализация концепции: Донести идею до Заказчика, инвестора, органов власти.

2. Определение принципиальных решений: Функциональное зонирование, технологические цепочки, основные конструктивные схемы.

3. Оценка экономической и технической осуществимости: Прикидочная стоимость, сложность, ключевые технологические решения.

4. Получение исходно-разрешительной документации (ИРД): ЭП служит основой для запросов ГПЗУ и предварительных Технических Условий (ТУ).

5. Согласование объемно-планировочных решений с государственными органами (архитектура, спорт).

Состав эскизного проекта спортивного центра с ФОК

1. Пояснительная записка (текстовый раздел)

• Общая концепция: Миссия центра, целевые аудитории (профессиональные спортсмены, массовый спорт, дети, МГН), вид спорта (универсальный/специализированный).

• Анализ участка: Ситуационный план, ориентация здания по сторонам света, анализ транспортной и пешеходной доступности.

• Технико-экономические показатели (ТЭП):

  • Площадь земельного участка.

  • Площадь застройки.

  • Общая площадь здания (раздельно по функциям).

  • Строительный объем.

  • Этажность (надземная/подземная).

  • Плотность застройки, коэффициент использования территории.

• Функциональная программа (самое важное): Список всех помещений с площадями.

2. Графическая часть (основная)

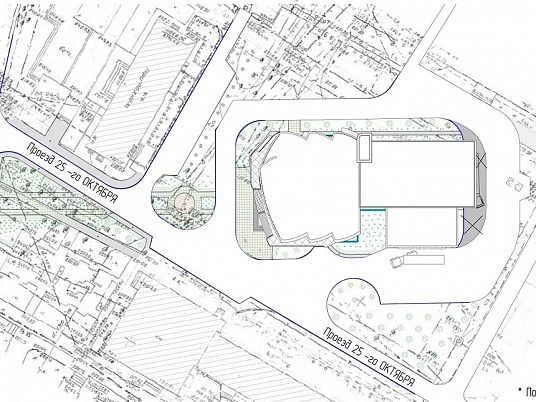

а) Генеральный план (ситуационный план):

• Расположение здания на участке.

• Организация подъездов, проездов, парковки (расчет количества машино-мест по нормативам).

• Зоны озеленения, благоустройства.

• Входные группы для разных потоков (основные, служебные, для спортсменов, для грузов).

б) Объемно-планировочные решения:

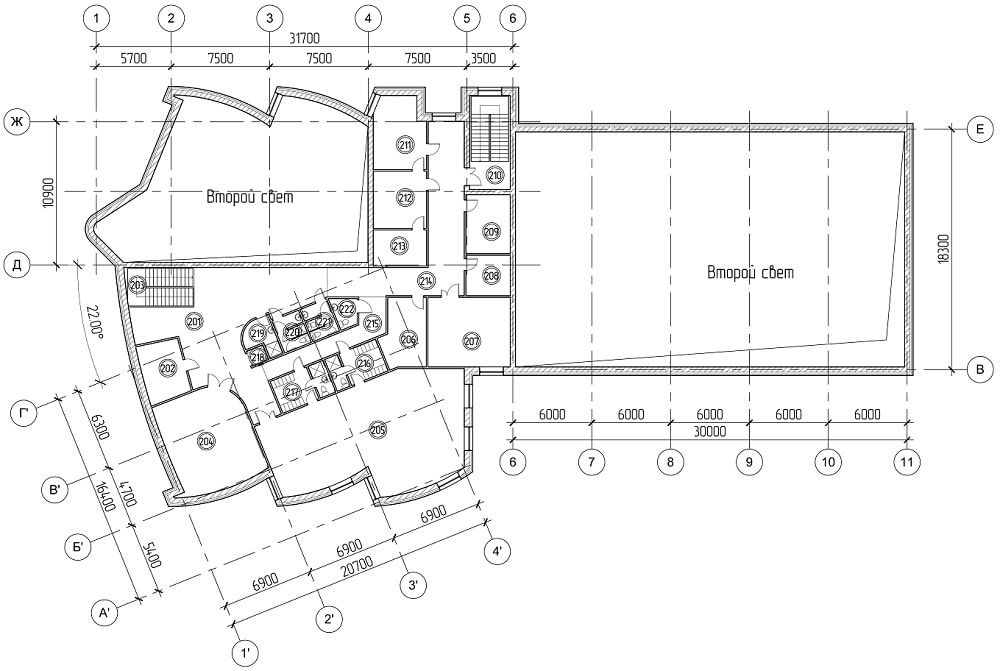

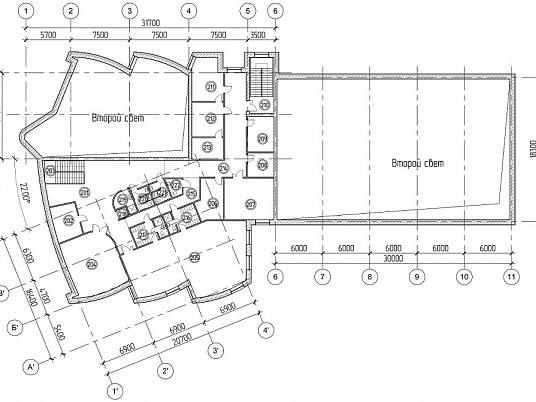

• Планы этажей (1:200 или 1:500) с экспликацией помещений. Четкое разделение на зоны:

  • Зона ФОК (бассейн): Чаша(и), обходная дорожка, трибуны, раздевалки, душевые, технические помещения водоподготовки.

  • Зона спортивных залов: Большой игровой зал, залы для единоборств/гимнастики, тренажерный зал, зал групповых программ.

  • Общественная зона: Входная группа, вестибюль, гардероб, ресепшен, кафе/буфет, медпункт, администрация.

  • Вспомогательная и техническая зона: Прачечная, склады инвентаря, ИТП, венткамеры, электрощитовые, санузлы для персонала.

• Разрезы здания: Показывают высоты помещений (особенно критично для залов и бассейна), взаимосвязь уровней, конструктивную схему.

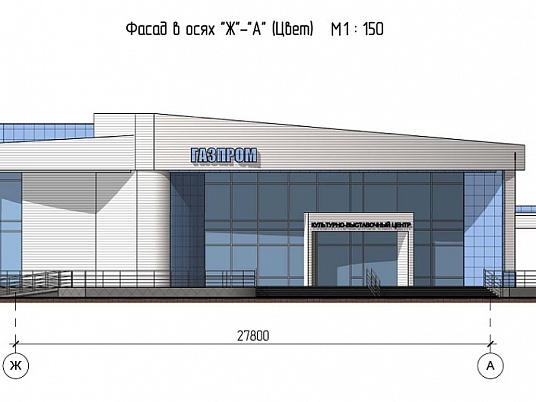

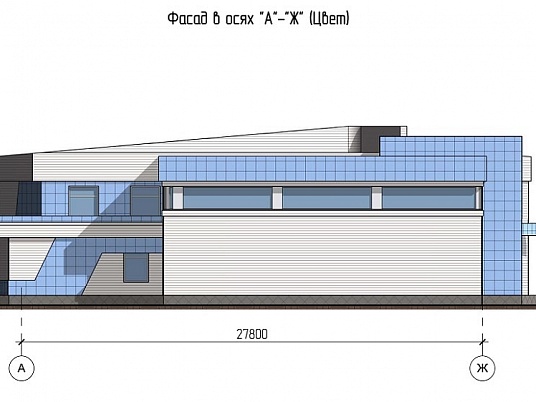

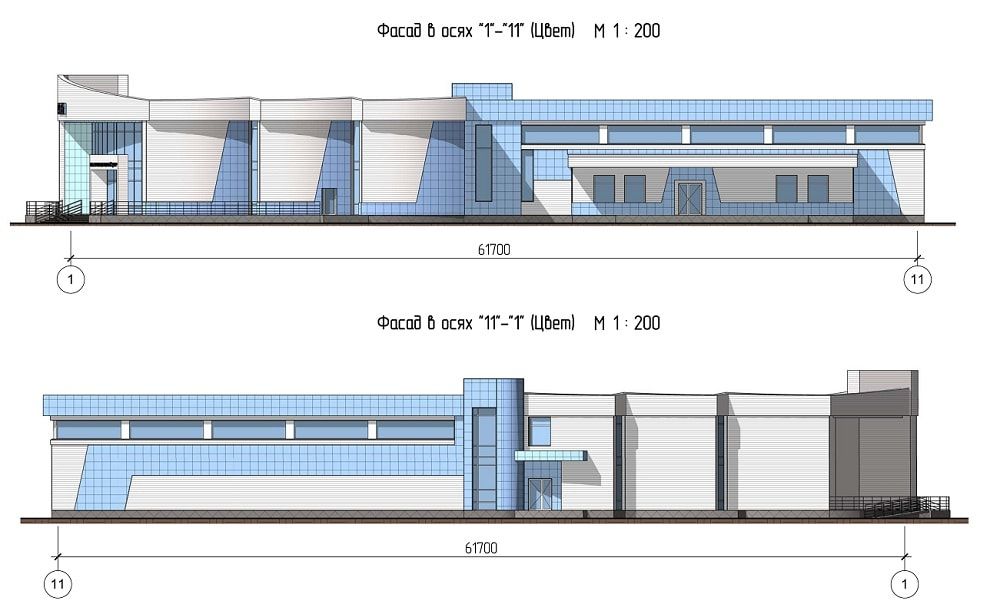

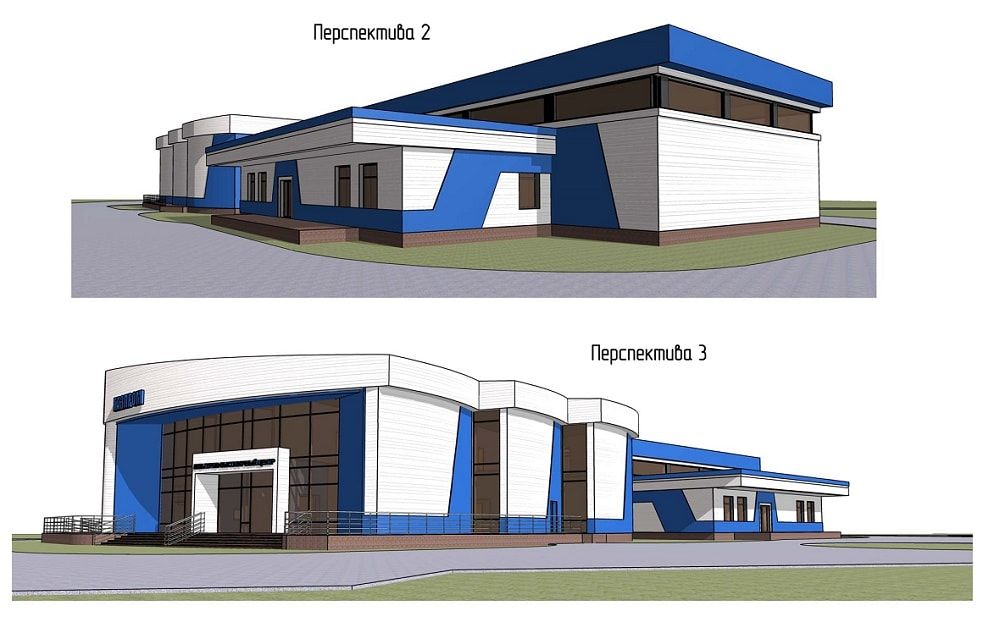

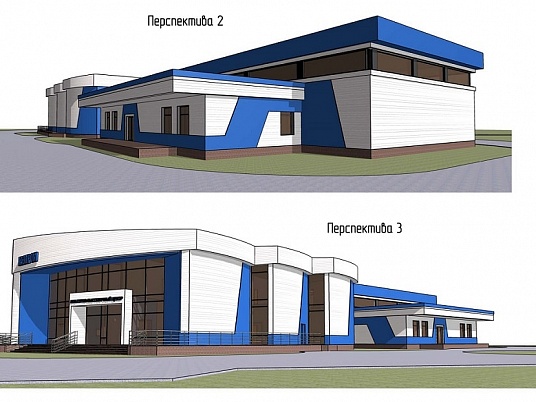

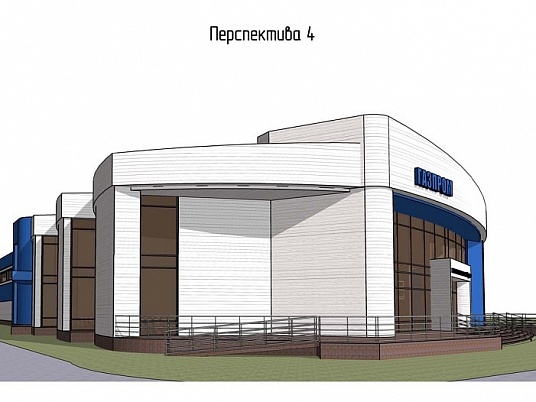

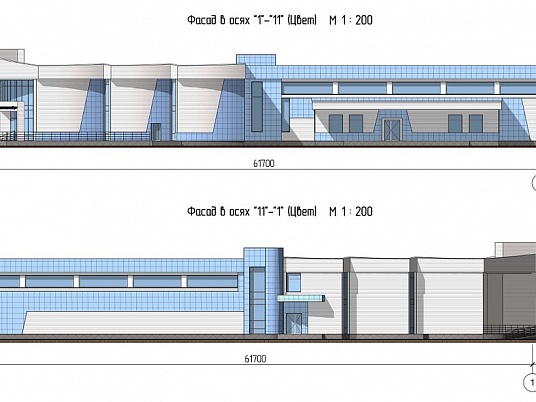

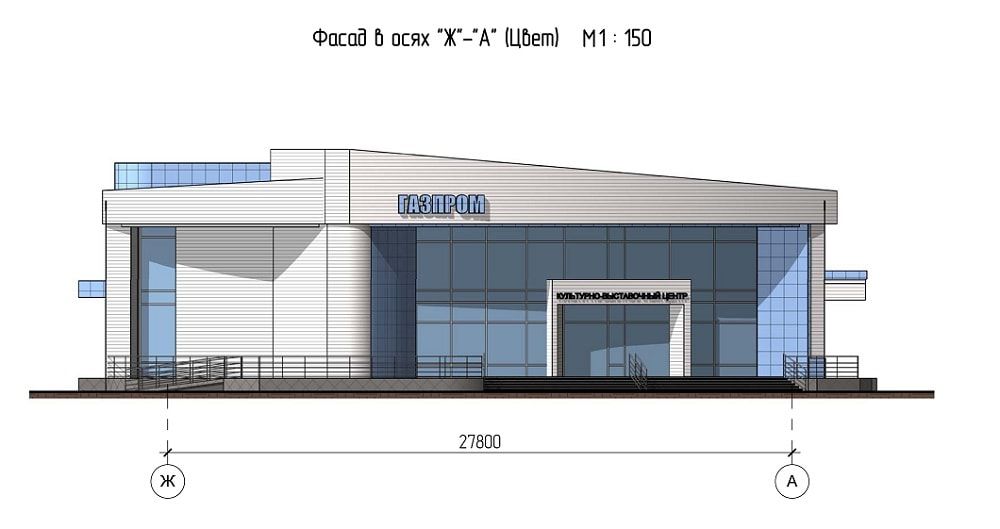

• Фасады: Архитектурный облик здания, основные отделочные материалы, концепция остекления. Визуализации с разных ракурсов.

в) Принципиальные схемы:

• Функционально-технологическая схема: Схема потоков посетителей (спортсмены, зрители, обслуживающий персонал, грузы). Должны быть разделены!

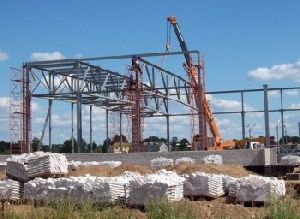

• Конструктивная схема: Принципиальное решение по несущему каркасу (железобетонный каркас, металлические фермы над большими пролетами залов и бассейна).

• Принципиальные схемы инженерных систем (эскизно):

  • Для бассейна: Схема рециркуляции и водоподготовки (фильтры, дезинфекция, подогрев).

  • Вентиляции: Принцип организации притока и вытяжки (отдельно для залов, бассейна, вспомогательных помещений). Концепция осушения воздуха в зоне бассейна.

  • Энергоснабжения: Предполагаемые точки ввода, наличие резерва (ДГУ).

3. Предварительные технико-экономические показатели

• Укрупненная смета (инвесторская смета): Расчет стоимости строительства "коробки" и инженерии в ценах текущего периода, руб./кв.м или общая сумма.

• Основные строительные материалы и технологии (на уровне концепции).

• Предварительный календарный план.

Специфика для спортивного центра с ФОК в эскизном проекте

1. Большие пролеты: На планах и разрезах должно быть ясно видно, как перекрываются залы (36х18м, 42х24м) и ванна бассейна (25м или 50м). Варианты: фермы, пространственные конструкции.

2. Высоты помещений: Для игровых залов — от 7 м, для бассейна с вышкой — от 9-12 м. Это сильно влияет на объем здания и стоимость.

3. Зрительские места: Решение о наличии и количестве трибун (стационарные/трансформируемые), их расположение, связь с фойе и гардеробами.

4. Технологическая "начинка" бассейна: Уже на эскизном этапе нужно заложить площадь и высоту помещения фильтровальной и водоподготовки (часто до 150-200 м²), предусмотреть грузовой въезд для доставки реагентов.

5. Энергоэффективность: Заложить возможность применения тепловых насосов для утилизации тепла от вентиляции бассейна, рекуперации, солнечных коллекторов.

Что дальше? Действия после утверждения ЭП

1. Разработка Технико-экономического обоснования (ТЭО) или Концепции на основе утвержденного ЭП.

2. Получение Градостроительного плана земельного участка (ГПЗУ) в органах архитектуры.

3. Запрос предварительных Технических условий (ТУ) на подключение к инженерным сетям (электричество, вода, канализация, тепло). Это даст понимание о лимитах и затратах.

4. Предварительные консультации с Роспотребнадзором (по бассейну) и МЧС (по пожарной безопасности) для уточнения принципиальной возможности реализации проекта.

5. Переход к стадии "Проектная документация" (стадия "П") для прохождения государственной экспертизы.

Ориентировочные сроки и стоимость разработки ЭП

• Сроки: От 1.5 до 3 месяцев в зависимости от сложности и проработки.

• Стоимость: Обычно составляет 1.5% - 3% от общей предполагаемой стоимости строительства (или от 300 до 800 руб./кв.м общей площади). Для центра площадью 10 000 м² стоимость ЭП может составить ~3 - 8 млн руб.

Итог: Каким должен быть хороший эскизный проект?

Это сбалансированный документ, который одновременно:

• Вдохновляет и понятен Заказчику (красивые визуализации, ясная концепция).

• Корректен технически для проектировщиков (четкие планы, разрезы, ТЭП).

• Реалистичен экономически (укрупненная смета на адекватных допущениях).

• Учитывает будущие согласования (нормативы по площадям, расстояниям, пожарным проходам).

Никогда не экономьте на этапе эскизного проектирования. Ошибки, заложенные здесь, исправить на следующих стадиях будет невероятно дорого или невозможно. Это фундамент вашего будущего спортивного центра.
