Реконструкция и ремонт школы на 22 класса (550 учащихся) в г. Санкт-Петербурге

https://yadi.sk/d/lOUJGaNZu2oL7

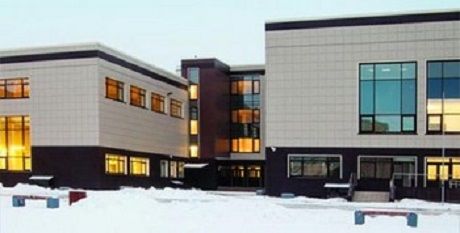

Здание общеобразовательной школы на 22 класса (550 учащихся) с плавательными бассейнами 25х11 и 10х6 м круглогодичного использования запроектировано в соответствии с заданием на проектирование.

Здание – 4-х этажное, с подвалом. Высота основных этажей от пола до пола - 3,9м, подвального - 3.0м, техподполья – 1.8м.

Этажность здания обусловлена стесненностью участка.

Степень огнестойкости здания – II

Класс конструктивной пожарной опасности – С 0

Класс функциональной пожарной опасности – Ф 4.1.

Класс пожарной опасности строительных конструкций – К 0.

Здание сложной конфигурации в плане. Первый отсек – 4-х этажный протяженный объем, в котором расположены группы учебных помещений: классные помещения, лаборатории, кабинеты, рекреации, кружковые помещения и мастерские. Второй отсек - 4 этажный объем с общешкольной группой помещений: административными помещениями, библиотечным центром, спортзалами, бассейнами, актовым залом, пищеблоком и сопутствующими им помещениями. Зал бассейна, спортзалы и актовый зал - “двухсветные” помещения.

Здание разновысокое, максимальная высота здания от уровня земли -17,80 м.

Максимальные габариты в плане в осях – 98,45 х 70,2 (39.9) м.

Технико-экономические показатели:

Площадь застройки – 4 629,6 м²

Общая площадь здания –13 915.9 м²

Строительный объем – 60 454,9 м³

Строительный объем выше 0,000 – 50 912.8 м³

Строительный объем ниже 0,000 – 9 542.1 м³

Проектная документация, включая смету, и результаты инженерных
изысканий на строительство общеобразовательной школы на 550 учащихся

Технико-экономические характеристики объекта капитального строительства
Площадь земельного участка, га: 1,4492
Площадь застройки, м2: 4629,6
Общая площадь здания, м2: 13915,9
Строительный объем, м3: 60454,9
Этажность, эт.: 1-4
Сметная стоимость в базисном уровне цен 2001 г. (без НДС).
Всего: тыс. руб.: 119221,63
СМР тыс. руб.: 87016,66
Оборудование, тыс. руб.: 20141,80
Прочие затраты, тыс. руб.: 12063,17
в том числе:
ПИР тыс. руб.: 3698,89
возвратные суммы, тыс. руб.: 222,92
Сметная стоимость в текущем уровне цен июля 2011 г. (с НДС).
Всего: тыс. руб.: 609122,19
СМР тыс. руб.: 504796,10
Оборудование, тыс. руб.: 62508,05
Прочие затраты, тыс. руб.: 41818,04
в том числе:
ПИР, тыс. руб.: 11343,46
НДС, тыс. руб.: 92916,94
возвратные суммы, тыс. руб.: 1293,21

Архитектурные и объемно-планировочные решения

Запроектированное здание общеобразовательной школы I, II и III ступеней обучения с двумя плавательными бассейнами рассчитано на 550 учащихся (22 класса). Здание – сложной конфигурации в плане, с максимальными размерами в крайних осях 98,45х70,20 м, четырехэтажное, с подвальным этажом и техническим подпольем. Высота здания от планировочной отметки земли до верха парапета — 17,475 м. За относительную отметку 0,000 принята отметка чистого пола первого этажа. В подвальном этаже на отметке -3,400, запроектированы: технические помещения бассейнов, помещения для размещения инженерного оборудования, подсобные помещения. Зона технического подполья на отметке -2,200 предназначена для прокладки инженерных коммуникаций. Высота подвального этажа от уровня пола до низа перекрытия – 3,00 м, технического подполья – 1,80 м. На первом этаже предусмотрено размещение вестибюльной группы помещений с гардеробами, группы помещений начальных классов (классы-игровая, помещение для групп продленного дня), специализированных мастерских, группы помещений столовой и кухонного блока, комплекса помещений бассейнов с двухсветными залами большого бассейна (с чашей 25х11 м) и малого бассейна (с чашей 10х6 м), группы медицинских помещений, служебно-бытовых и подсобных помещений. На втором этаже запроектированы помещения начальных классов, группа спортивно-оздоровительных помещений с двухсветным помещением большого спортивного зала и двухсветным помещением малого спортивного зала, специализированные кабинеты, зрительный зал, административные и служебно-бытовые помещения. На третьем и четвертом этажах предусмотрено размещение классов-кабинетов основной и средней школы, специализированных кабинетов, административных и служебно-бытовых помещений. Высота этажей – 3,90 м. Для вертикальной связи между этажами запроектированы 2 лестничные клетки типа Л1, две лестничные клетки Н2 и два лифта грузоподъемностью 1000 и 630 кг без машинных помещений. Покрытие – плоское, с организованным внутренним водостоком. Кровля – из рулонных материалов. В местах примыкания кровли к стенам с оконными проемами предусмотрено устройство негорючей кровли (укладка бетонной тротуарной плитки и втопленного гравия). Выход на кровлю предусмотрен через надстройки из объемов лестничных клеток. Перегородки: глиняный пустотелый кирпич, в помещениях с влажным режимом – глиняный полнотелый кирпич. Заполнение оконных проемов – металлопластиковые оконные блоки с заполнением двухкамерными стеклопакетами, витражные конструкции. Внутренняя отделка помещений – в соответствии с их функциональным и технологическим назначением с использованием материалов, имеющих гигиенические и пожарные сертификаты. Отделка фасадов здания: цоколь – облицовка искусственным камнем; надземные этажи – облицовочный кирпич трех цветов. Над входами в здание запроектированы козырьки. Проектной документацией предусмотрены мероприятия по обеспечению доступности здания для маломобильных групп населения: при входе в вестибюль 1 этажа с уровня земли предусмотрен пандус; покрытие пандуса — плитка, не допускающая скольжения при намокании; глубина входного тамбура принята не менее 1,80 м, ширина – не менее 2,20 м; запроектирован лифт с размером кабины 2,10х1,10 м и шириной двери 0,90 м; запроектированы санузлы с универсальной кабиной. В актовом зале предусмотрено место для размещения инвалида на кресле-коляске.

Конструктивные и объемно-планировочные решения

Здание запроектировано по каркасной конструктивной схеме с наружными самонесущими стенами и разделено на два блока температурно-усадочным швом. Уровень ответственности здания — II. Поперечная и продольная устойчивость и жесткость здания обеспечена жестким защемлением колонн в фундамент, наличием жестких монолитных дисков перекрытий, ядер жесткости, образованных стенами лестничных клеток, и наличием продольных и поперечных стен, служащих в качестве диафрагм жесткости. Колонны — монолитные железобетонные, из бетона B25, сечение колонн 400х400 мм, сетка колонн 6,6х6,6 м. Стены лестничных клеток и диафрагмы жесткости — монолитные железобетонные, из бетона B25, толщиной 200 мм. Наружные стены подвала – трехслойные: внутренней несущий слой — из монолитного железобетона толщиной 500 мм, слой утеплителя толщиной 120 мм и наружный слой из монолитного железобетона толщиной 140 мм; бетон В25; W6; F150, Перекрытия и покрытие — монолитные железобетонные безбалочные плиты толщиной 200 мм и 250 мм (над подвалом) из бетона В25. Несущие конструкции покрытия над помещениями бассейнов – стальные стропильные фермы пролетом 18.0 м и 12.0 м и из гнутых замкнутых профилей. Сталь С345. Покрытие – профилированный настил по стальным прогонам. Покрытие над спортивными залами и над актовым залом – сборные железобетонные предварительно напряженные многопустотные плиты толщиной 500 мм, пролетом 12,0 м и 18,0 м по монолитным железобетонным балкам. Наружные стены – самонесущие, из слоя поризованного керамического камня 2.1NF марки М150 толщиной 640 мм с наружным слоем из облицовочного кирпича F100 толщиной 120 мм. Наружные стены в зоне бассейнов – самонесущие, из слоя полнотелого кирпича М150 толщиной 510 мм, слоя утеплителя и обливочного кирпича толщиной 120 мм. Проектом предусмотрено крепление самонесущих стен к несущим конструкциям здания. Бассейны запроектированы в виде монолитных железобетонных чаш из бетона B25; W6, опирающихся на монолитные железобетонные стены. Лестницы – из монолитного железобетона В25. Лифтовые шахты — из монолитного железобетона В25 толщиной 200 мм. Расчёт несущих конструкций выполнен на программном комплексе Лира 9.6. Фундаменты приняты на свайном основании. Сваи – забивные, составные, сборные железобетонные, сечение 35х35 см, длиной 22 м, с абсолютной отметкой острия сваи — минус 20.00, из бетона B25; W6; F150. Сопряжение свай и ростверка жёсткое. Расчётная нагрузка на сваю принята 72 тс. Ростверк – в виде монолитной железобетонной плиты толщиной 700 мм из бетона B25; W6; F150. Под плитой ростверка предусмотрена бетонная подготовка толщиной 100 мм и щебеночной подушке толщиной 200 мм. Относительная отметка 0,000 соответствует абсолютной отметке 4.30. Основание свай – супеси пылеватые пластичные ИГЭ 10 (IL=0,18; е=0,314; Е=10 кг/см2) и суглинки пылеватые полутвердые и мягкопластичные ИГЭ 11 и ИГЭ 12 (IL=0,11 (0,64), е=0,441 (0,784); Е=130 (85) кг/см2). Расчётная нагрузка на сваю принята по результатам статического зондирования. Перед массовым устройством свай несущая способность свай будет проверена статическими испытаниями. Проектом предусмотрена обмазочная гидроизоляция бетонных поверхностей, соприкасающихся с грунтом. Ожидаемая осадка здания 7 см. Влияния на окружающую застройку не ожидается.
