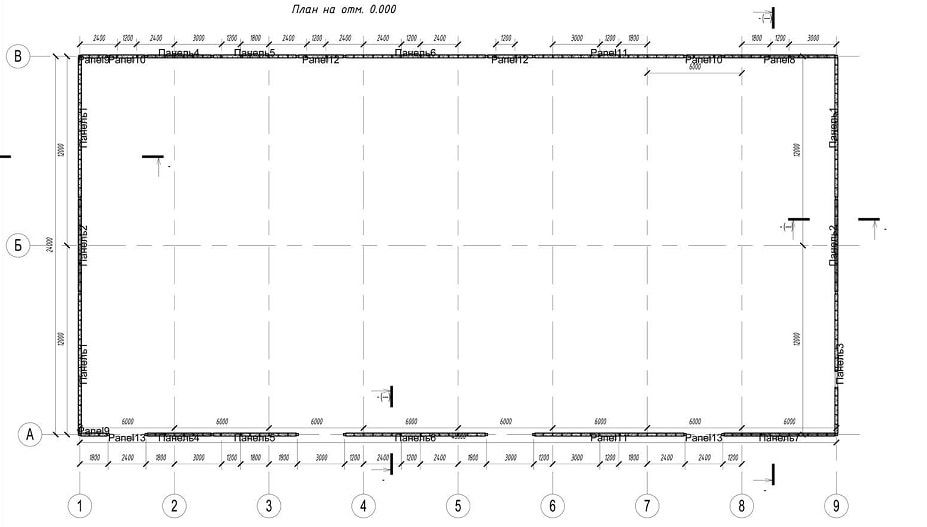

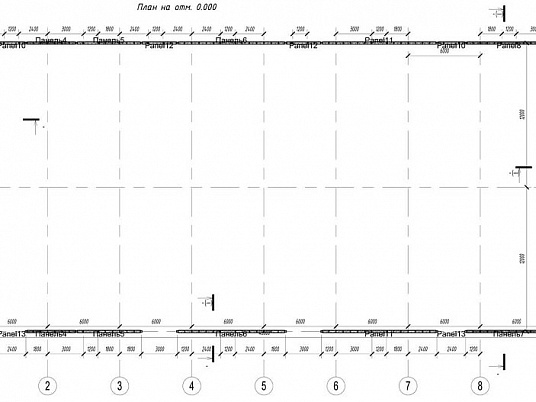

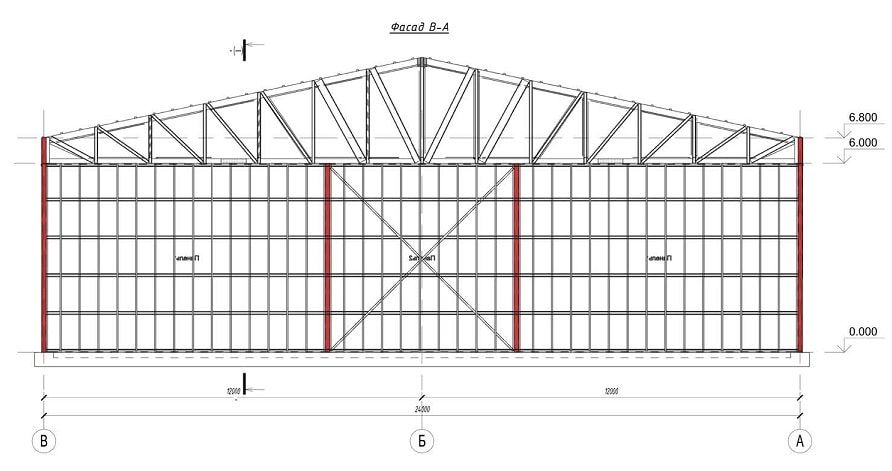

Типовой проект утепленного ангара размера 48 х 24 и высотой 6 метров (общая площадь 1152 кв.м) для таможенного поста МАПП Убылинка. Конструктивная схема - каркас из легких оцинкованных профилей и ограждающие сэндвич панели производства МЕТТЭМ.

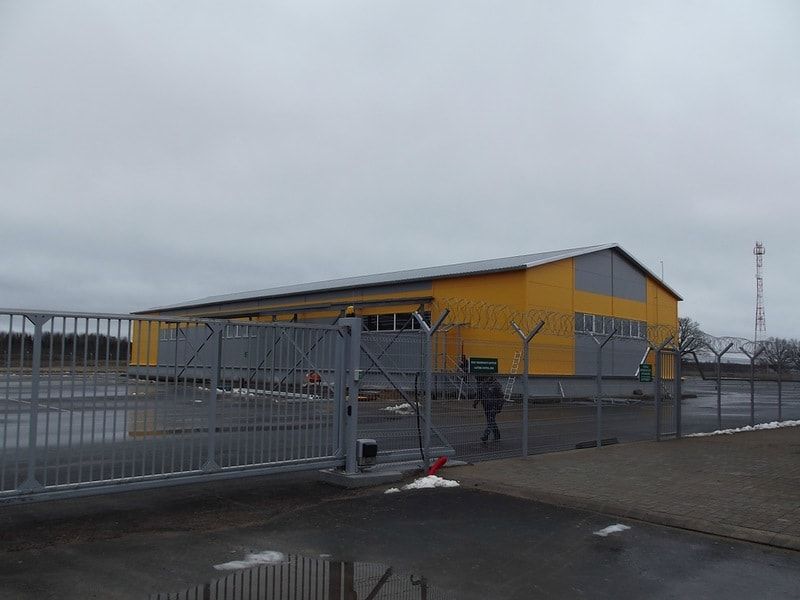

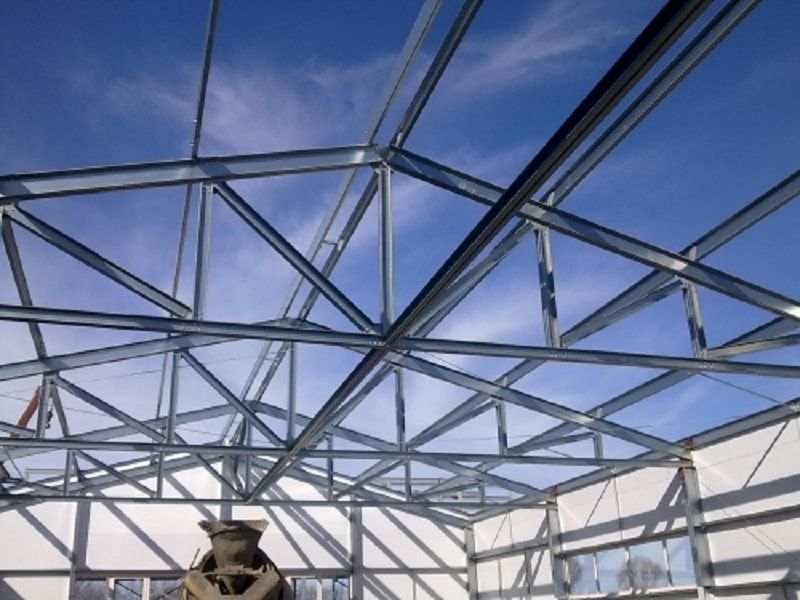

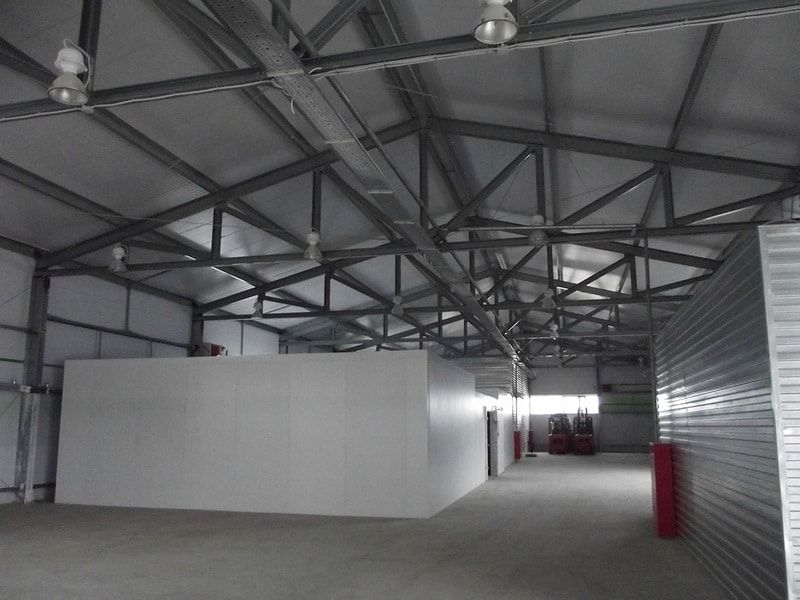

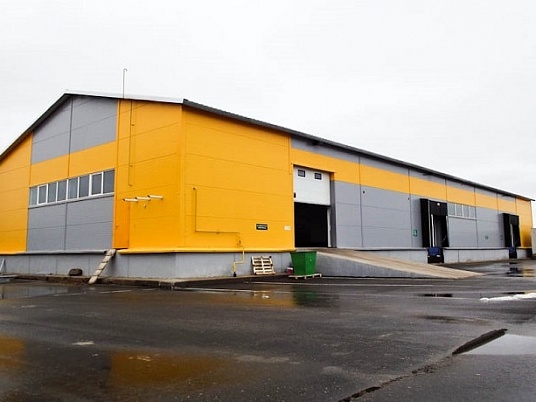

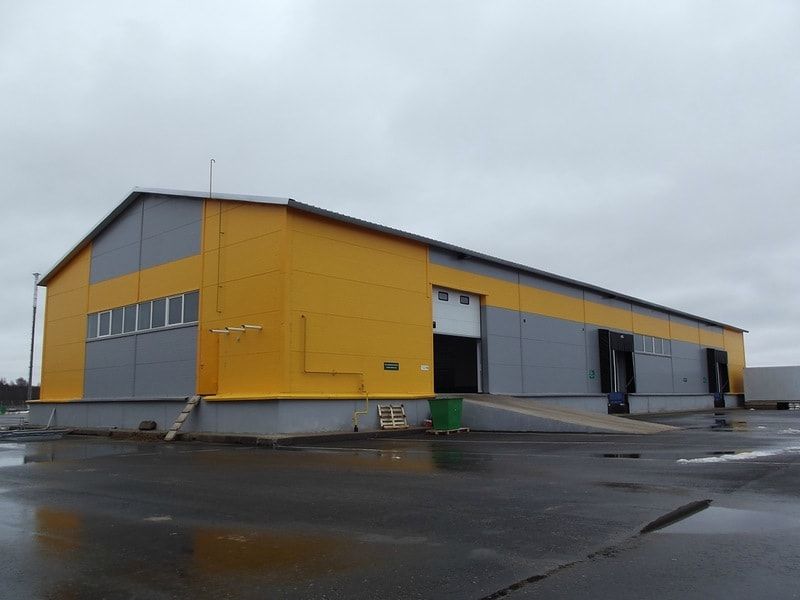

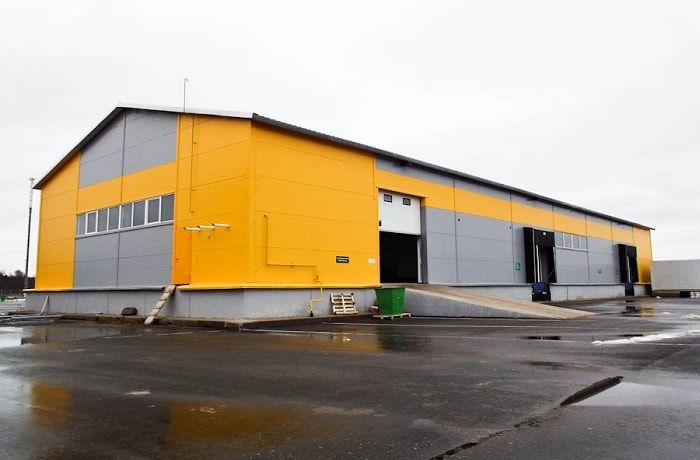

Фотографии строительства ангара в Улыбинке

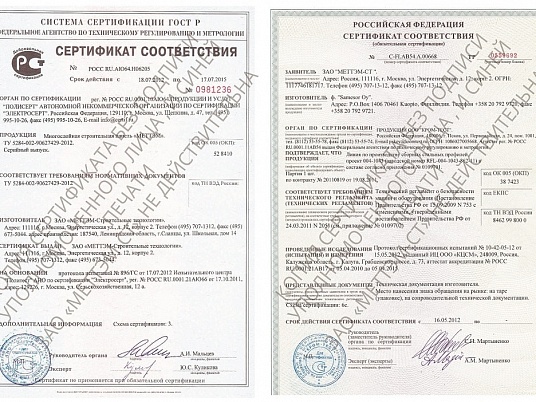

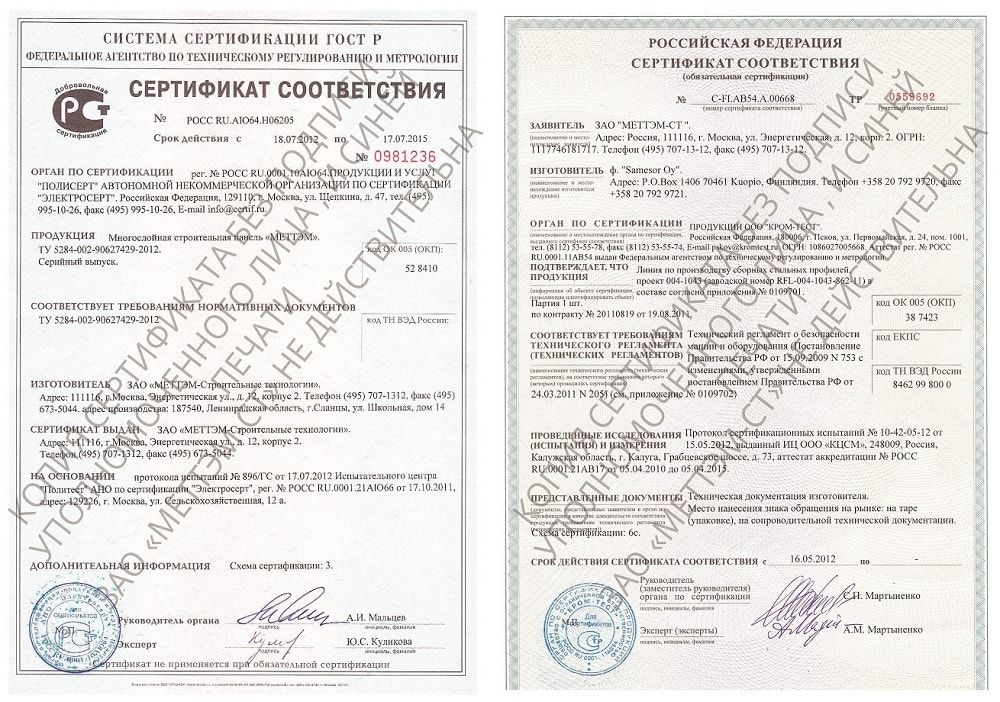

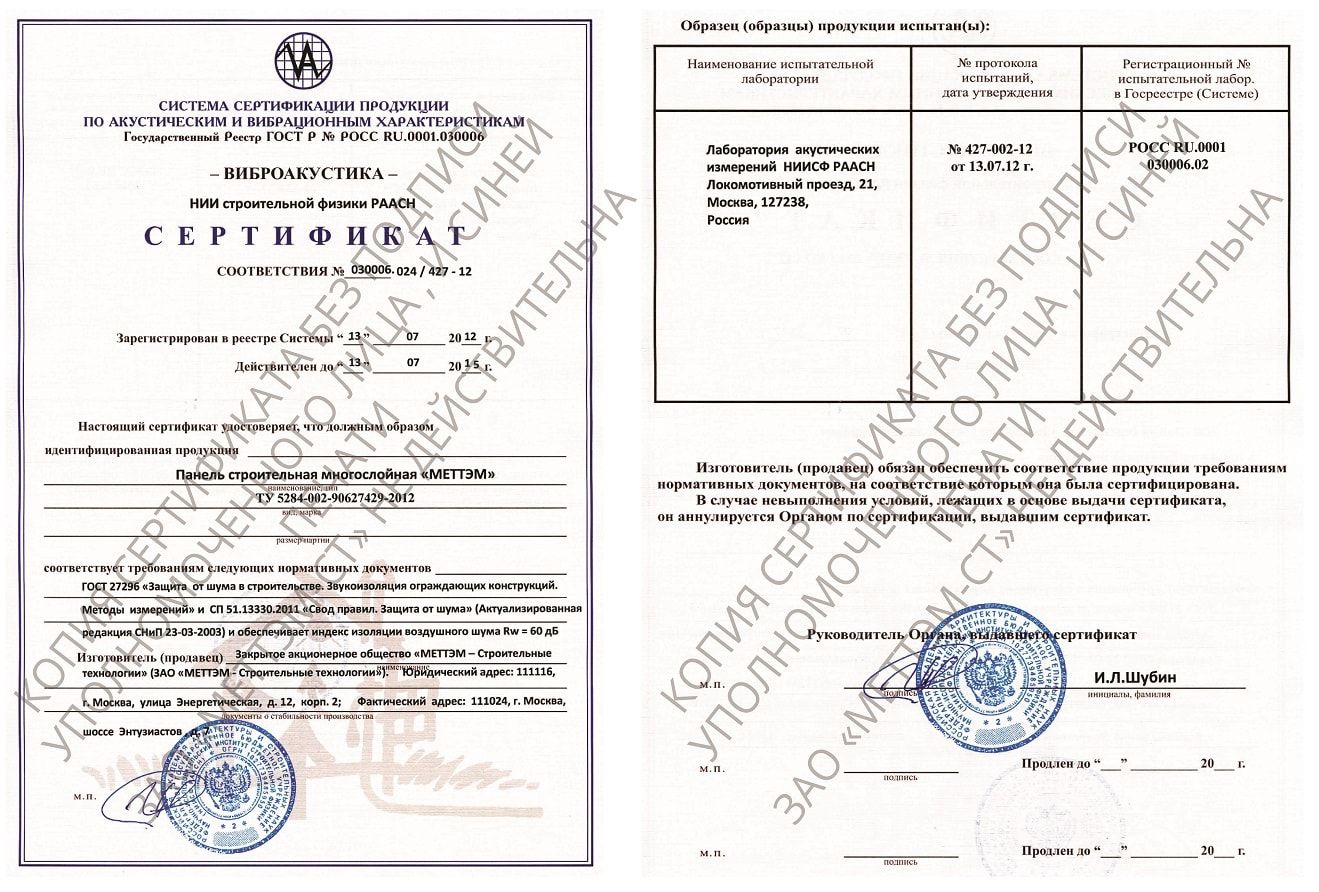

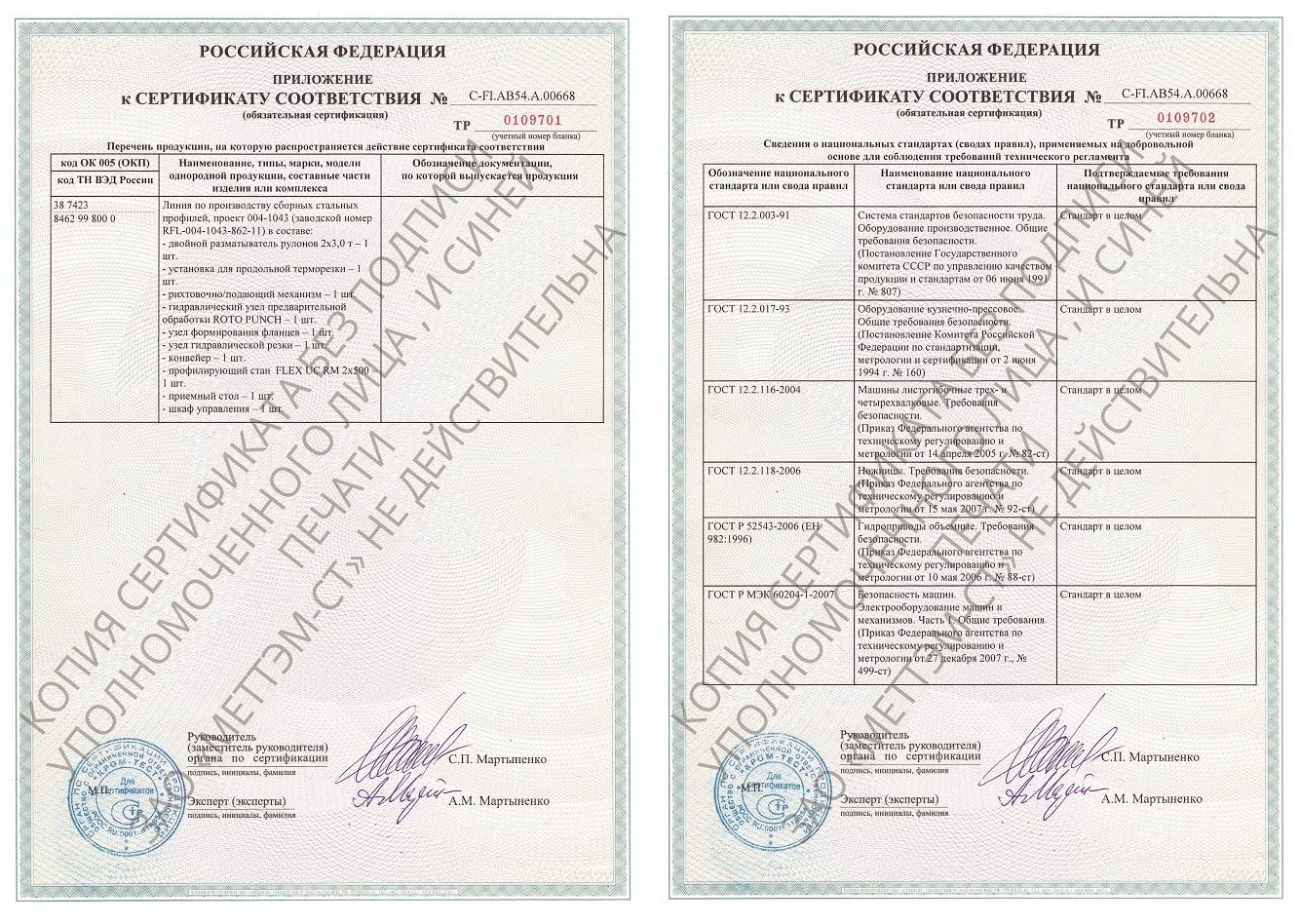

Все конструкции сертифицированы, объект введен в эксплуатацию в 2013 году.

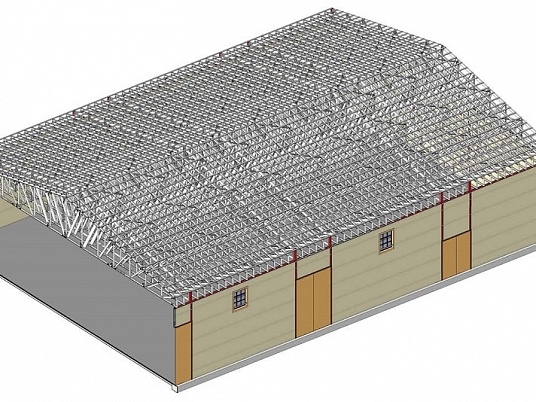

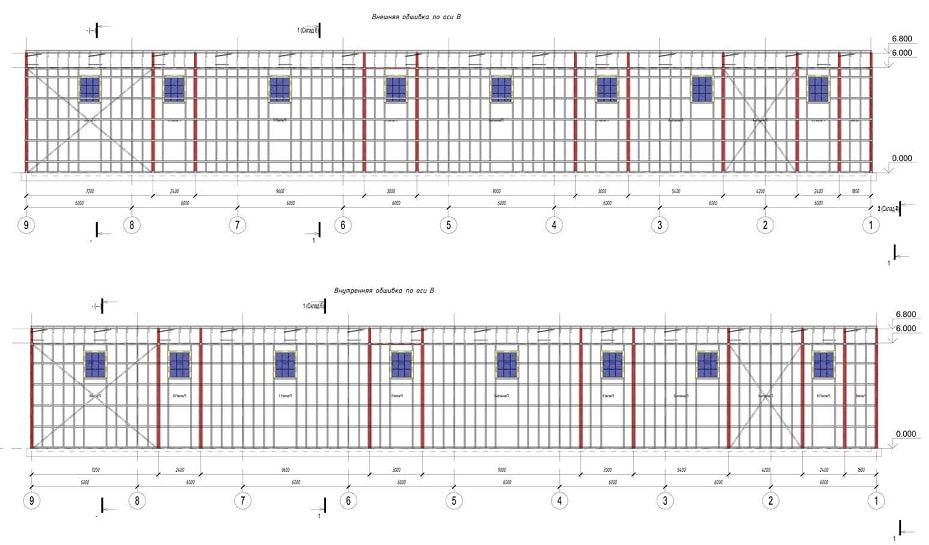

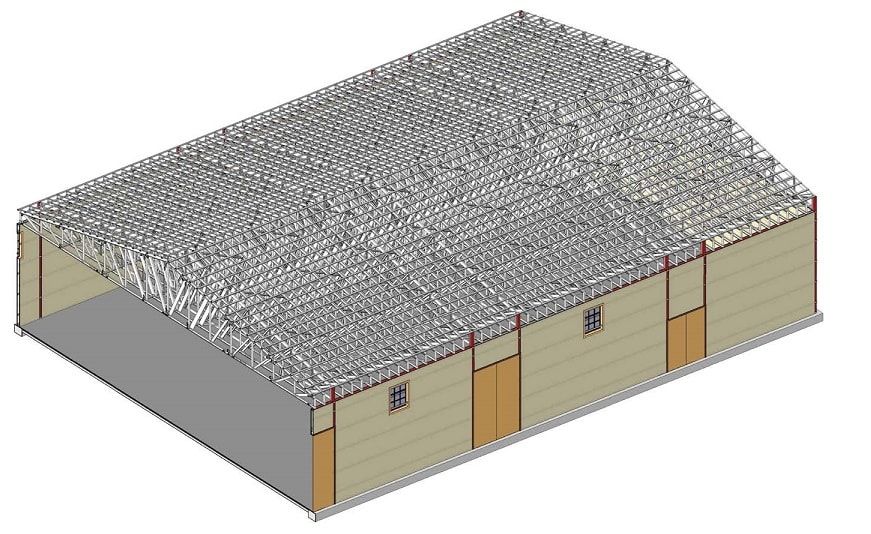

1.1 Основные характеристики каркаса ангараКаркас металлический состоит из U-образных и С-образных оцинкованных профилей (сталь марки С275). Соединения  элементов каркаса обеспечиваются унифицированными узлами крепления. В качестве крепежа применяются оцинкованные болты и саморезы.
Жесткость каркаса здания в целом обеспечивается системой распорок, вертикальных и горизонтальных жестких связей.
Стеновые и кровельные прогоны выполнены из холодногнутых С-профилей, изготовленных из оцинкованной стали. Соединение прогонов к каркасным элементам – болтовое.
В комплект поставки входят анкера, элементы рам, саморезы и болты соединения элементов рам

1.2 Кровля для ангара
Монтаж на основе панелей поэлементной сборки.
Кровля здания выполнены из трехслойных структурных панелей с сердечником  из конструкционной минеральной базальтовой  ваты. Наружная и внутренняя обшивка панелей - оцинкованный и окрашенный профлист МП45-0,5мм (полиэстер, листовая сталь). Толщина панелей – 150 мм.
Система кровельного покрытия комплектуется коньками, а также нащельниками фронтонов и торцов здания. Указанные элементы изготавливаются из оцинкованного окрашенного стального листа. Установка этих элементов производится при помощи самонарезающих винтов.
Все элементы покрытия поставляются упакованными и имеют соответствующую спецификационную маркировку.
Для повышения надежности теплоизоляции кровли дополнительно поставляется влагозащитная паропроницаемая мембрана, которая защищает базальтовый утеплитель от возможного конденсата на кровельном листе.

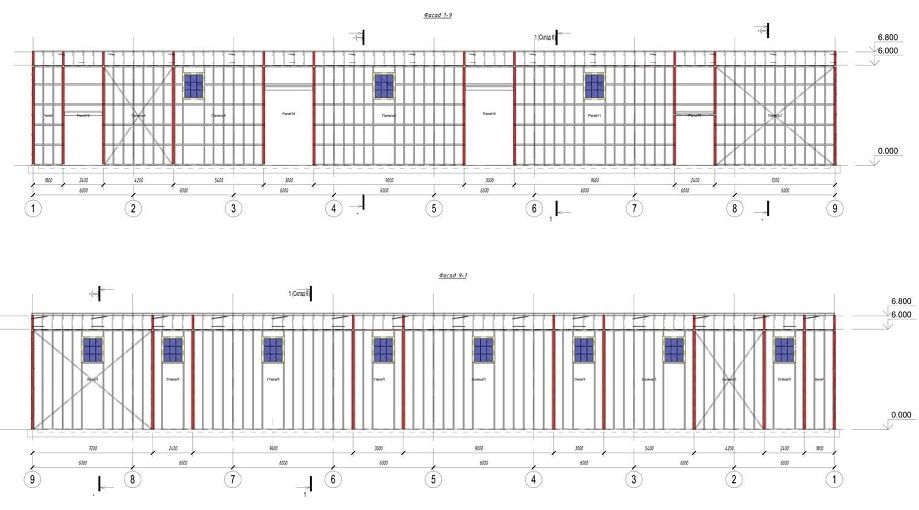

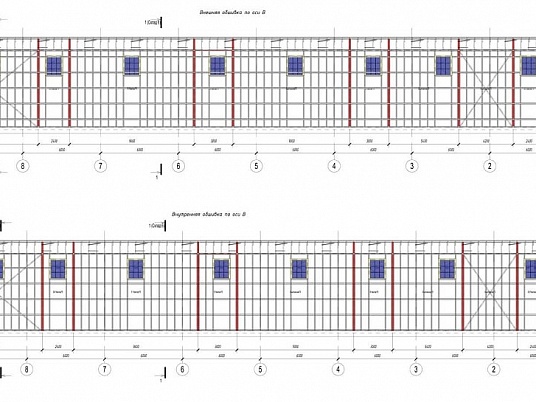

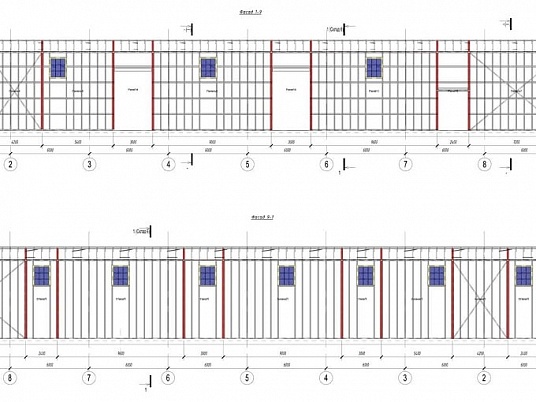

1.3 Стены быстровозводимого ангара
Стены здания выполнены из трехслойных структурных панелей с сердечником  из конструкционной минеральной базальтовой  ваты. Наружная и внутренняя обшивка панелей - оцинкованный и окрашенный профлист МП18 (полиэстер, листовая сталь). Толщина панелей – 150 мм.
Соединение панелей к металлическим прогонам стен обеспечивается самонарезающими винтами.
Ограждающие конструкции стен, включают в себя также угловые нащельники, обеспечивающие примыкание стен к кровле и к цоколю здания.
Все элементы поставляются упакованными, крепеж в ящиках.

1.4 Ворота и окна ангара
Ворота 4 х 3(h) м подъемно-секционные ALUTECH (утепленные, РПЦ, цвет стандартный) – 1шт.
Металлопластиковые окна KBE с 2 (двух) камерным стеклопакетом.

1.5.  Фундамент для ЛСТК-ангара
Монтаж бетонных стаканов под несущие колонны на подоснову ПГС подушку 200 мм.
Отсыпка песчанно гранитной смесью 400мм с послойным тромбованием через 200мм, отсыпка щебнем фракцией 20/40 100мм с тромбованием. Укладка гидроизоляционной пленки повышенной прочности по площади основания. Устройство монолитной плиты 200мм (бетон М200) с армированием А10 с ячейкой 100*100.

Теги: #ангар, #ангарыизпанелей, #сэндвичпанели, #дляпромышленности, #быстровозводимыеангары, #длязавода, #ангар, #цех, #склад, #абк, #промсооружения, #промздание
Заказать проект
Отправьте заявку на ремонт в Москве или позвоните +7 (965) 128-86-66

Ищите готовый проект для реконструкции или ремонта здания?

В наличии более сотни проектов внесенных в реестр типовой и экономически эффективной проектной документации Минстроя РФ для повторного использования на территории Москве и Московской области.

Характеристики

Заказчик:  Таможенный пост МАПП Убылинка
Тип:  коммерческий
Габаритные размеры:  24х48х6 м
Инженерные сети:  электроподготовка, стояки для труб
Коммерческая площадь:  1152 кв.м
Комплектация:  каркас, базовая, комфорт+
Металлический каркас:  лстк
Объект:  Ангар размерами 48х24 м
Ограждающие конструкции:  МЕТТЭМ, утепление 200 мм
Отделка фасада:  керамогранит, фасадные кассеты
Проект:  АНГАР 48х24
Проектирование:  750 руб/кв.м
Производство:  Московская обл.
Тип кровли:  металлочерепица
Тип фундамента:  монолитная ж/б плита, ростверк на сваях
Фундамент и монтаж:  3 месяца
Цена за домокомплект:  8 500 руб за кв.м
Цена за проектную документацию:  199 000 руб
Цена за строительно-монтажные работы:  17 200 руб за кв.м
Этажность:  1
