Трехэтажный жилой дом на 24 квартиры в пос. Решетиха, Нижегородской области. Объект участвует в программе расселения из ветхого и аварийного жилья.
Все конструкции сертифицированы, прошли испытания и экспертизу

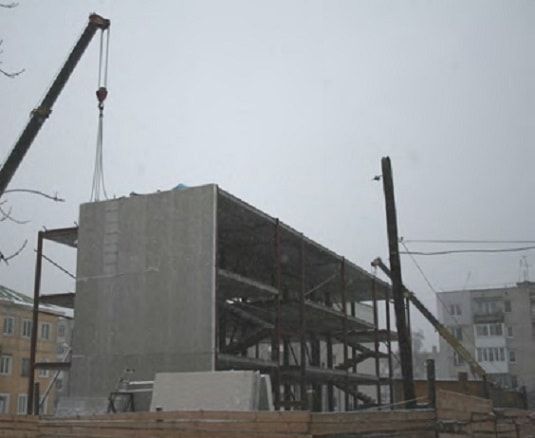

Проект здания выполнен из металлического каркаса с энергоэффективными стенами и перегородками из панелей МЕТТЭМ с фасадом из профлиста.
Рабочая документация для строительства объекта - 3х этажного 24 квартирного жилого дома с местонахождением: Нижегородская область, Володарский район, рабочий посёлок Решетиха, проспект Кирова, дом №14А. Проект разработан на основании задания на проектирования. Объект участвует в реализации программы переселение из аварийного и ветхого жилья.
Технико-экономические показатели трехэтажного жилого дома на 24 квартиры:
Общая площадь квартир - 672,6 м2
Общая площадь квартир (с учетом балконов) - 685,4 м2.
Площадь жилого здания - 886,4 м2
Площадь застройки - 318,6 м2
Строительный объём выше +0,000 - 34850,0 м3
Проектируемое здание многоквартирное, трехэтажное, двухсекционное.
Высота наземных этажей - 3,0 метра.
Класс конструктивной пожарной опасности здания - С0;
Класс функциональной пожарной опасности здания - Ф 1.3;
Степень огнестойкости - III; Уровень ответственности - II (нормальный).
За относительную отметку 0.000 принята отметка чистого пола первого этажа, соответствующая абсолютной отметке 225,10 м БС. Конструктивная схема трехэтажного жилого дома на 24 квартиры - несущий металлический каркас. В качестве наружных ограждающих конструкций приняты панели строительные многослойные «МЕТТЭМ» ТУ 5284-002-90627429-2012 с обшивкой сайдингом корабельная доска
НП 0,261 СТ RE, цвет- RAL 1014 и 8017. Цоколь запроектирован из панелей ВСП, навешиваемых на металлический каркас, который крепится к колоннам. С наружной части здания цоколь облицовывается облицовочной плиткой "Сургутский бессер".
Плиты изготавливаются ОАО «ЛАТО» (Республика Мордовия) соответственно по ТУ 5700-021-00281708-07 и ТУ 5700-035- 00281708-2010. Внутренние межсекционные стены, а также перегородки, отделяющие лестничные клетки и внеквартирные коридоры от других помещений запроектированы из блоков из ячеистых бетонов ГОСТ 21520-89. Для обеспечения пароизоляции блоки грунтуются грунтовкой глубокого проникновения ТУ 2316-004-32998388-00 и оштукатуриваются гипсовой штукатуркой. Внутриквартирные перегородки из ГСП по системе МЕТТЭМ с заполнением "Пенокомом".
Кровля трехэтажного жилого дома на 24 квартиры - скатная, покрытие - профнастил по стропильной лстк конструкции. Покрытие кровли выполнить профнастилом оцинкованным НС-44, толщиной 0,55. На кровле установлены ограждения, системы снегозадержания и водостока. Карниз кровли зашивается софмтами из винилового сайдинга. Для технического обслуживания здания запроектированы выход на кровлю через слуховое окно в кровле и утеплённый люк в чердачном перекрытии . Выходы укомплектованы металлическими стремянками.
Общие данные:
- Основание для проектирования: Данный проект разработан на основании Технического задания на проектирование.
- За условную отметку 0,000 принята отметка чистого пола первого этажа вновь возводимой части здания.
- По капитальности здания относится ко II классу сооружений, по огнестойкости - к II степени.
- Наружные стены - трехслойная конструкция "НСП", производства "МЕТТЭМ".
- Перегородки из внутренних стеновых панелей "ВСП", производства "МЕТТЭМ".
- Кровля скатная, из оцинкованного профлиста. Стропильная система кровли из лстк.
